Einbauanleitung für eine Klappbank T2?!?

[DrFischer]

Hallo,

ich habe mir für meinen ehemaligen Bundeswehrbulli beim Busglücklichmacher die Klappscharniere für die Klapp/Schlafbank gekauft. Aber leider gibt es - auch wenn anders angekündigt - keine Einbauanleitung mehr. Kann mir jemand mit einer Anleitung als "PDF" o.ä. aushelfen? Und wenn dann noch jemand die Maße für die Bank (Holzunterbau) hätte wäre ich Glücklich.

Grüße aus Hannover

DrFischer

[Harald]

Moin DrFischer,

hilft der Link zu Michael Knappmann?

Grüße,
Harald

[DrFischer]

Moin Harald,

vielen, vielen Dank! Der Link ist schon mal viel Wert und erleichtert mit Sicherheit den Bau der Bank um die Scharniere drum herum. Aber eine direkte Einbauanleitung über die Position und Befestigung der Klappscharniere wäre nun noch die Krönung. Es hat doch bestimmt mal diese Scharniere gekauft und eine Anleitung dazu bekommen und könnte mir diese vielleicht zukommen lassen.

Beste Grüße aus Hannover

DrFischer

[T2Bulli]

An genau so einer Anleitung wäre ich auch interessiert. Ist ja ne Ding, das es die nicht mehr mit dazu gibt.
DrFischer, falls du eine auftreiben kannst, wäre es nett wenn du sie mir weiterschicken könntest.

Danke, Basti

[Jörch *198]

Schau mal hier in den Beitrag von Sgt. Pepper:

viewtopic.php?f=7&t=4776

Da kannst du die Einbaulage der Scharniere sehen.

[bigbug]

Schau mal hier in den Beitrag von Sgt. Pepper:

viewtopic.php?f=7&t=4776

Da kannst du die Einbaulage der Scharniere sehen.

Das ist aber die Variante für die schmale Bank. für die breite einfach den rechten Beschlaganschlag spiegeln, also auch mit den Löchern im Radkasten.

[Sgt. Pepper]

Hi,

hier die Anleitung für die lange Bank.

Die Qualität ist leider nicht so besonders gut.



Gruß Stephan

[DrFischer]

Moin,

also erstmal vielen Dank. Dieses Forum ist wirklich hilfsbereit und prompt. Die Anleitungen würden mir auch tatsächlich weiterhelfen, wenn das Schanrier, welches ich beim "Busglücklichmacher" erworben habe (s.o.), nicht anders aussehen würde!!!!

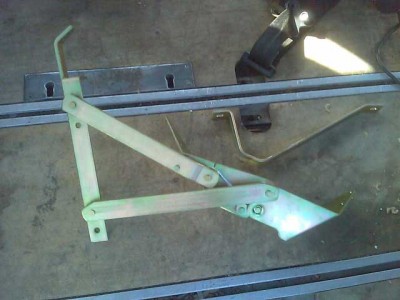

Deswegen habe ich mal ein Bild gemacht.

Ist das überhaupt für den T2b? Denn in den Zeichnungen und Bildern von Euch sieht es doch anders aus (das gebogene Ende ist in den Zeichnungen länger und mehrfach gebogen!). Ist da noch ein extra Teil angebracht? Oder habe ich schlicht und einfach das falsche Teil bekommen? Oder bringt man es tatsächlich nur mit einer einzigen Schraube direkt am Blech an und den Rest über die Holzkonstruktion?

Bevor ich versuche etwas passend zu machen, was gar nicht für meinen Bus gedacht ist, frage ich doch noch mal nach.

Schon mal vielen Dank und beste Grüße

DrFischer

[mr_639]

Das auf dem Bild sieht mir stark nach dem Scharnier vom T3 aus, gibts auch bei Reimo.
Ich habe das selbe drin, habe mir einfach eine Halterug an den kleinen Winkel gebaut um sie am Auto festzuschrauben.
Ich hab sie mit der schraube für die Sicherheitsgurtaufnahme festgemacht, nicht orginal aber hält!

[Roman]

@ mr_639: genau das habe ich auch vor - hast du evtl. ein Bild davon? Hast du auch Gurte eingebaut?

Danke,
Roman
