Rückfahrlichter nicht angeschlossen

[methomat]

Hallo,

Bei meinem T2 (1977) sind die Rückfahrlichter elektrisch nicht angeschlossen. Hab grad etwas Mühe das Terminal "RF" (siehe Handbuch) zu finden. Kann mir da jemand helfen? Anscheinend sind Kabel nicht im selben Strang, wie die restlichen hinteren Lichter, richtig?

Gruss, Melvin

Sent from my FIG-LX1 using Tapatalk

[Wolfgang T2b *354]

Hallo Melvin,

ich kann Deinen Schaltplan nicht richtig lesen, aber ich vermute mal, Du meinst die Kontaktzunge für die Rückfahrscheinwerfer im Lampengehäuse (die große Blechplatte mit den vielen Anschlüssen im Rücklichtgehäuse).

Schöne Grüße

Wolfgang

[methomat]

Genau, ich frag mich woher das Kabel kommt, welches an die unterste Scheinwerferbuchse geht. Im englischen Schaltplan wird das schwarze (black "BK") Kabel bezeichnet. Kommt jedoch nicht vom selben Strang wie die anderen Lichterkabel, wenn ich mich nicht irre.

Sent from my FIG-LX1 using Tapatalk

[Rolf-Stephan Badura]

Hallo Melvin,

Stromlaufpläne in Farbe findest Du auch auf meiner Website: https://www.vw-t2-bulli.de/index.php?de-wiring.

die eine Seite kommt von der Zündspule über eine fliegende Sicherung an der Fahrerseite am Motor vorbei zum Getriebeschalter...
Vom Getriebeschalter zurück zur Rückleuchte rechts - dann weiter über die Motorklappe zur Rückleuchte links.
Rückfahrlicht wird nur bei eingeschalter Zündung gebraucht - und geht nicht ohne Getriebeschalter hinten - daher der andere Weg.

So sieht die Sicherungshalter aus (eingestaubt vor der Resto - ist glänzende schwarze Plaste - lässt sich aufdrehen, darin dann die übliche Torbedosicherung) - mit Metall-S-Feder an der Kante links vom Motorraum geklemmt:

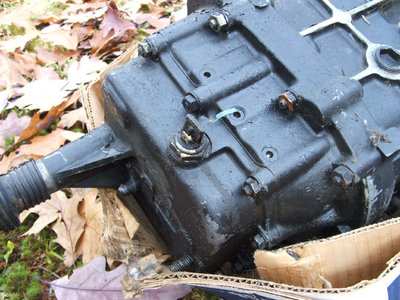

Da gehts vom Motorraum zum Getriebe - und zurück

(Mehr Bilder auf meiner Website http://www.vw-t2-bulli.de/index.php?de-restoration)

Viel Erfolg & Grüße,

[methomat]

Danke, sehr lesenswert deine Website! Wo befindet sich der "back-up light switch" (F4 im Plan)? Ich hab nämlich keine Spannung auf dem Kabel, wenn der Rückwärtsgang drin ist.

Sent from my FIG-LX1 using Tapatalk

[Norbert*848b]

Hallo Melvin,

Wo befindet sich der "back-up light switch" (F4 im Plan)?

Links vorn im Schaltgehäuse des Getriebes.

Edit: Wenn der Bus damals ohne Rückfahrlicht bestellt wurde, wird an der bezeichneten Position wohl nur eine Verschlussschraube Pos. 57 drin sitzen.
https://volkswagen.7zap.com/de/rdw/typ+ ... 300-29000/
Den Schalter gibt es aber nachzukaufen falls der fehlen sollte.
Händlerbeispiel: https://www.wagenteile.de/shop_de/94152 ... 15212.html
