Unbekanntes Bauteil an Tachowelle + lose Kabel
-
- T2-Meister
- Beiträge: 113
- Registriert: 05.11.2018 12:32
- IG T2 Mitgliedsnummer: 0
Re: Unbekanntes Bauteil an Tachowelle + lose Kabel
Hallo Norbert,
vorhin habe ich das deutsche Kombiinstrument zerlegt und mir die Tankanzeige angeschaut.
Also Tacho und Anzeigeninstrument sind beide mit 7/75 gestempelt, quasi am Ende vom Modelljahr 75.
Da der US-Westi auch MJ.75 ist, dürfte das passen....

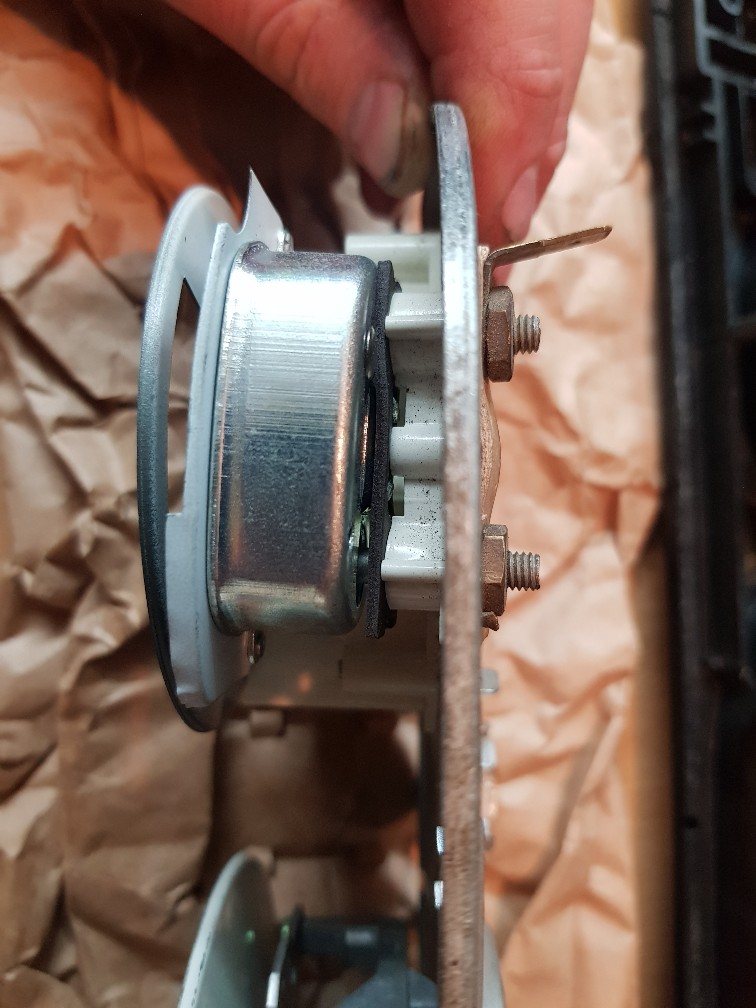

Die Schraube vom Konstanter ist noch auf der Befestigungsplatte reingedreht. Das Kombiinstrument wurde wohl mal teilgeschlachtet....

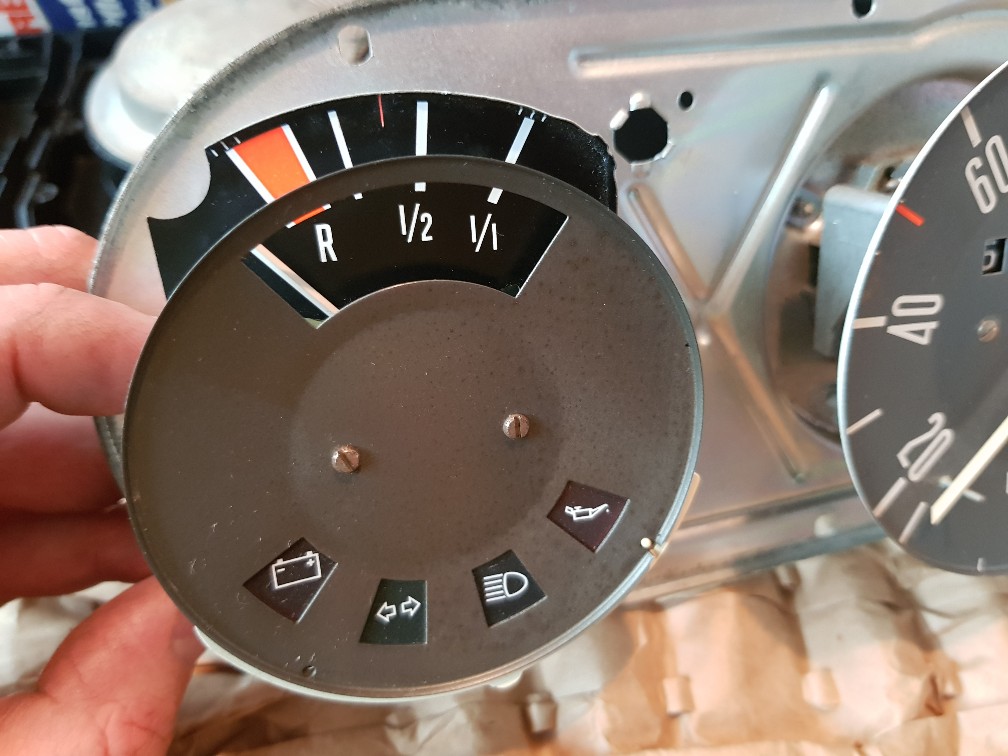

Die Tankanzeige lässt sich übrigens auch einzeln tauschen, siehe Bilder.
Werde dann als nächstes mal das US-Kombiinstrument öffnen...und dann alles zusammensetzen.
Gruss
Matthias
vorhin habe ich das deutsche Kombiinstrument zerlegt und mir die Tankanzeige angeschaut.
Also Tacho und Anzeigeninstrument sind beide mit 7/75 gestempelt, quasi am Ende vom Modelljahr 75.
Da der US-Westi auch MJ.75 ist, dürfte das passen....
Die Schraube vom Konstanter ist noch auf der Befestigungsplatte reingedreht. Das Kombiinstrument wurde wohl mal teilgeschlachtet....
Die Tankanzeige lässt sich übrigens auch einzeln tauschen, siehe Bilder.
Werde dann als nächstes mal das US-Kombiinstrument öffnen...und dann alles zusammensetzen.
Gruss
Matthias
-
- T2-Meister
- Beiträge: 113
- Registriert: 05.11.2018 12:32
- IG T2 Mitgliedsnummer: 0
Re: Unbekanntes Bauteil an Tachowelle + lose Kabel
Hallo Norbert,
Tacho incl. Spannungskonstanter ist umgebaut und funktioniert! Nur wenige Dinge sind beim US-Tacho anders, so die Beleuchtung der Hebel für Warm-/Frischluft, die es beim deutschen Tacho leider nicht gibt. Zusätzlich muss ich noch ein zweites Kabel vom Spannungskonstanter ziehen, da beim deutschen Tacho die Kontrolleuchten geteilt und nicht nacheinander angeordnet sind.
Die Kabel für die Bremskontrolleuchte habe ich gefunden, den Kontaktschalter für die Handbremse aber nicht. Wo ist der denn genau verbaut?
Blöde Frage: Kann es sein, dass die Bremslichter nicht gehen, wenn die Bremskontrolleuchte komplett abgeklemmt ist?
Jetzt brauche ich nur noch eine funktionierende Leuchte. Ralf schickt mir eine stark gebrauchte, Funktion eher unwahrscheinlich...
Wo ich den Tacho raus hatte fiel mir noch auf, das die Schläuche der Wischwasseranlange komplett zerbröselt waren. Wäre blöd wenn da etwas auf den Sicherungskasten läuft, habe ich also gleich mit gewechselt. Werde wohl auch noch auf elektrische Pumpe umrüsten....
Wo ich noch ein Fehlteil habe, ist die Lüftungsmechanik. Die war an einer Stelle ausgehangen, weil eine kleine Feder fehlt, siehe Bild. Ob ich die noch irgendwo bekomme? Weiss jemand die Teilenummer oder hat vielleicht einen Schlachter stehen, aus der man die ausbauen könnte?
Vielen Dank
Matthias
Tacho incl. Spannungskonstanter ist umgebaut und funktioniert! Nur wenige Dinge sind beim US-Tacho anders, so die Beleuchtung der Hebel für Warm-/Frischluft, die es beim deutschen Tacho leider nicht gibt. Zusätzlich muss ich noch ein zweites Kabel vom Spannungskonstanter ziehen, da beim deutschen Tacho die Kontrolleuchten geteilt und nicht nacheinander angeordnet sind.
Die Kabel für die Bremskontrolleuchte habe ich gefunden, den Kontaktschalter für die Handbremse aber nicht. Wo ist der denn genau verbaut?
Blöde Frage: Kann es sein, dass die Bremslichter nicht gehen, wenn die Bremskontrolleuchte komplett abgeklemmt ist?
Jetzt brauche ich nur noch eine funktionierende Leuchte. Ralf schickt mir eine stark gebrauchte, Funktion eher unwahrscheinlich...
Wo ich den Tacho raus hatte fiel mir noch auf, das die Schläuche der Wischwasseranlange komplett zerbröselt waren. Wäre blöd wenn da etwas auf den Sicherungskasten läuft, habe ich also gleich mit gewechselt. Werde wohl auch noch auf elektrische Pumpe umrüsten....
Wo ich noch ein Fehlteil habe, ist die Lüftungsmechanik. Die war an einer Stelle ausgehangen, weil eine kleine Feder fehlt, siehe Bild. Ob ich die noch irgendwo bekomme? Weiss jemand die Teilenummer oder hat vielleicht einen Schlachter stehen, aus der man die ausbauen könnte?
Vielen Dank
Matthias
Re: Unbekanntes Bauteil an Tachowelle + lose Kabel
Hallo Matthias,
bis auf Achsschenkel gibt es für den Bus nahezu alles:
https://www.bus-ok.de/T2-und-T3-Feder-f ... -211259283
Gruß
Clas
bis auf Achsschenkel gibt es für den Bus nahezu alles:
https://www.bus-ok.de/T2-und-T3-Feder-f ... -211259283
Gruß
Clas
- Tanjas&Thomas_T2b
- *
- Beiträge: 4651
- Registriert: 27.08.2010 18:32
Re: Unbekanntes Bauteil an Tachowelle + lose Kabel
Der Schalter ist links vom Handbremshebel verbaut.matthias_vwauto hat geschrieben: ↑11.03.2020 23:25 Die Kabel für die Bremskontrolleuchte habe ich gefunden, den Kontaktschalter für die Handbremse aber nicht. Wo ist der denn genau verbaut?
Damit der Betätigt wird, ist bei den Versionen mit Schalter auch noch die Rosette auf der Stange vom Handbremshebel drauf.
Nein, das hat erst mal nichts miteinander zu tun.matthias_vwauto hat geschrieben: ↑11.03.2020 23:25 Blöde Frage: Kann es sein, dass die Bremslichter nicht gehen, wenn die Bremskontrolleuchte komplett abgeklemmt ist?
In deinem Fall sind dann beide Bremslichtschalter defekt. Achte hier auf Markenware, die Schalter von Herth&Buss sind bei mir bisher am besten.
Die hatte ich mal über Autoteile Ehring bekommen. Die Teile bei von dem eben genannten Händler haben nur drei Jahre durchgehalten.
Das hat nichts mit US/EU Varianten zu tun.matthias_vwauto hat geschrieben: ↑11.03.2020 23:25 Tacho incl. Spannungskonstanter ist umgebaut und funktioniert! Nur wenige Dinge sind beim US-Tacho anders, so die Beleuchtung der Hebel für Warm-/Frischluft, die es beim deutschen Tacho leider nicht gibt.
Da hat VW einfach gespart. Die Beleuchtung gab es ja auch in den frühen EU Modellen.
Du kannst ja das alte Gehäuse weiter verwenden.
Bei der Montage der Klammern kann man wahnsinnig werdenmatthias_vwauto hat geschrieben: ↑09.03.2020 22:17 Ansonsten fehlt mir noch eine Klemme zum befestigen vom Tacho. Waren leider nur drei da....

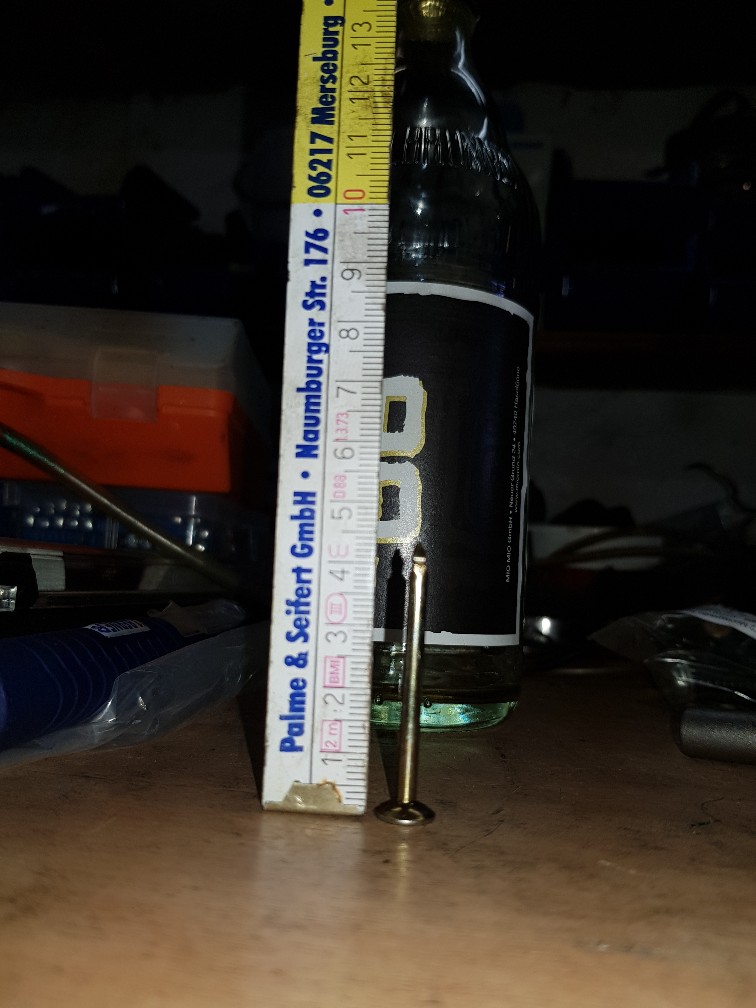

Hat jemand eventuell noch eine für mich? Kosten werden natürlich erstattet.
Deshalb als Montagetipp: Nimm dir Karosserieknete und Fixiere damit die Klammern am Armaturenbrett.
Dann kannst du die Schrauben mit Gefühl rein drehen und musst nicht gleichzeitig von hinten die Klammern gegen halten.
Ich hoffe ich habe keine offenen Fragen übersehen
Thomas
Im Angebot: Drehzahlmesser, US-Motor-Kabelbaum 10101000
- Norbert*848b
- *
- Beiträge: 7208
- Registriert: 30.10.2013 21:57
- IG T2 Mitgliedsnummer: 848
Re: Unbekanntes Bauteil an Tachowelle + lose Kabel
Hallo Matthias,
woher kommt jetzt eigentlich die Annahme bzw. der Hinweis, dass Du bei Deinem Fahrzeug überhaupt einen Handbremsschalter haben solltest?
… nach meinen (möglicherweise etwas unscharfen) Unterlagen / Informationsquellen gab es den nämlich erst ab dem MJ '76.
Handbremse in Ruhestellung, dann wird Masse aufgehoben.
… einfach einmal die Kontakte 81 und 82a am Stecker (das sind wohl die beiden gegenüberliegenden) für einen Bremslichtschalter überbrücken und schauen, ob bei eingeschalteter Zündung die Bremslichter leuchten.
Falls nicht, dann messen wo die Spannung fehlt (bitte nach Schaltplan arbeiten!).
… vielleicht auch noch wissens- / lesenswert: https://www.thesamba.com/vw/forum/viewt ... sc&start=0
woher kommt jetzt eigentlich die Annahme bzw. der Hinweis, dass Du bei Deinem Fahrzeug überhaupt einen Handbremsschalter haben solltest?
… nach meinen (möglicherweise etwas unscharfen) Unterlagen / Informationsquellen gab es den nämlich erst ab dem MJ '76.
Ist er denn da oder wenigstens ein Ausschnitt dafür?Tanjas&Thomas_T2b hat geschrieben: ↑12.03.2020 07:59 Der Schalter ist links vom Handbremshebel verbaut.
Ja, der funktioniert wie der Türkontaktschalter, Handbremse gezogen, dann wird Masse aufgelegt.Tanjas&Thomas_T2b hat geschrieben: ↑12.03.2020 07:59 Damit der Betätigt wird, ist bei den Versionen mit Schalter auch noch die Rosette auf der Stange vom Handbremshebel drauf.
Handbremse in Ruhestellung, dann wird Masse aufgehoben.
Ein Blick in den Schaltplan sollte den Stromkreis erkennen lassen. (Vielleicht sind die Bremslichtschalter auch nicht defekt und das Problem liegt anderswo mit einer Unterbrechung?)Tanjas&Thomas_T2b hat geschrieben: ↑12.03.2020 07:59 Nein, das hat erst mal nichts miteinander zu tun. In deinem Fall sind dann beide Bremslichtschalter defekt.
… einfach einmal die Kontakte 81 und 82a am Stecker (das sind wohl die beiden gegenüberliegenden) für einen Bremslichtschalter überbrücken und schauen, ob bei eingeschalteter Zündung die Bremslichter leuchten.
Falls nicht, dann messen wo die Spannung fehlt (bitte nach Schaltplan arbeiten!).
… vielleicht auch noch wissens- / lesenswert: https://www.thesamba.com/vw/forum/viewt ... sc&start=0
Zuletzt geändert von Norbert*848b am 12.03.2020 11:16, insgesamt 1-mal geändert.
Grund: Formuliereung überarbeitet
Grund: Formuliereung überarbeitet
Freundliche Grüße aus Algermissen
Norbert
Norbert
- aircooled68
- Wohnt im T2!
- Beiträge: 2378
- Registriert: 13.04.2009 19:22
- IG T2 Mitgliedsnummer: 779
Re: Unbekanntes Bauteil an Tachowelle + lose Kabel
Geht deine Hupe?
Ansonsten mal nach der Sicherung S12 schauen. (ab 76 dann S11).
Gruß Jan
Ansonsten mal nach der Sicherung S12 schauen. (ab 76 dann S11).
Gruß Jan
https://vw-type2-id.xyz/mplate/22138101/#
Vmax=ehem. 141kmh
A89 (1972) = 032 094 206 506 511 616
Stammtisch Südwest
viewtopic.php?p=318124#p318124
Jan *779
-
- T2-Meister
- Beiträge: 113
- Registriert: 05.11.2018 12:32
- IG T2 Mitgliedsnummer: 0
Re: Unbekanntes Bauteil an Tachowelle + lose Kabel
Hi Norbert,
der kommt nirgendwoher...ich wusste nicht ob der Bulli so einen hat/gehabt hat und wollte es rausfinden. Wenn das erst ab MJ.76 Serie war, dürfte die Wahrscheinlichkeit bei Null liegen
Ich schaue mir das mal genau an, Thomas hat das sehr gut beschrieben, Danke
Den US Tachorahmen mit beleuchteten Heizungsfeldern konnte ich leider nicht mehr nehmen, da die Fassungen für die Streuscheiben komplett sonnengebrutzelt und auseinandergebrochen waren, die Gläser flogen lose drin herum und wurden sogar schon einmal geklebt
Na vielleicht bekomm ich nochmal einen guten US Rahmen, dann baue ich das wieder um.
Eigentlich wollte ich nur den Tacho wechseln....jetzt zerleg ich gefühlt doch alles was da so ringsum ist
Was das Bremslicht angeht, ja das Überbrücken mache ich als nächstes. Hatte nur heute früh kurz nach Geisterstunde keinen Bock mehr den Bulli auf die Bühne zu nehmen
@Jan:
Die Hupe geht nicht, Sicherungen sind alle i.O., Kontakte geputzt und Sicherungen geprüft/erneuert. Kann da auch ein anderes Problem sein, Suche kommt garantiert ✌
Ich merke gerade warum man in Deutschland den TÜV hat
VG
Matthias
der kommt nirgendwoher...ich wusste nicht ob der Bulli so einen hat/gehabt hat und wollte es rausfinden. Wenn das erst ab MJ.76 Serie war, dürfte die Wahrscheinlichkeit bei Null liegen
Ich schaue mir das mal genau an, Thomas hat das sehr gut beschrieben, Danke
Den US Tachorahmen mit beleuchteten Heizungsfeldern konnte ich leider nicht mehr nehmen, da die Fassungen für die Streuscheiben komplett sonnengebrutzelt und auseinandergebrochen waren, die Gläser flogen lose drin herum und wurden sogar schon einmal geklebt
Na vielleicht bekomm ich nochmal einen guten US Rahmen, dann baue ich das wieder um.
Eigentlich wollte ich nur den Tacho wechseln....jetzt zerleg ich gefühlt doch alles was da so ringsum ist
Was das Bremslicht angeht, ja das Überbrücken mache ich als nächstes. Hatte nur heute früh kurz nach Geisterstunde keinen Bock mehr den Bulli auf die Bühne zu nehmen
@Jan:
Die Hupe geht nicht, Sicherungen sind alle i.O., Kontakte geputzt und Sicherungen geprüft/erneuert. Kann da auch ein anderes Problem sein, Suche kommt garantiert ✌
Ich merke gerade warum man in Deutschland den TÜV hat
VG
Matthias
- Norbert*848b
- *
- Beiträge: 7208
- Registriert: 30.10.2013 21:57
- IG T2 Mitgliedsnummer: 848
Re: Unbekanntes Bauteil an Tachowelle + lose Kabel
Hallo Matthias,
(Während Kabel 15 zur Zündspule von der unteren Seite der Sicherung abgenommen wird.)
An Si 11 und 12 sollte unten der schaltbare + (Kabel 15) zu messen sein. Die Klemme kommt direkt vom Anlassschalter als Klemme 15.
Ja, die Spannung für Hupe und Bremslicht kommen beide über Si 12 und zwar über den oberen Anschluss, halt über die abgesicherte Seite.aircooled68 hat geschrieben: ↑12.03.2020 11:51 Geht deine Hupe? Ansonsten mal nach der Sicherung S12 schauen.
(Während Kabel 15 zur Zündspule von der unteren Seite der Sicherung abgenommen wird.)
Na, dann ist das wohl ein Fall für die Prüflampe / Messgerät.matthias_vwauto hat geschrieben: ↑12.03.2020 13:36 Die Hupe geht nicht, Sicherungen sind alle i.O., Kontakte geputzt und Sicherungen geprüft/erneuert.
An Si 11 und 12 sollte unten der schaltbare + (Kabel 15) zu messen sein. Die Klemme kommt direkt vom Anlassschalter als Klemme 15.
Freundliche Grüße aus Algermissen
Norbert
Norbert
-
- T2-Meister
- Beiträge: 113
- Registriert: 05.11.2018 12:32
- IG T2 Mitgliedsnummer: 0
Re: Unbekanntes Bauteil an Tachowelle + lose Kabel
Hallo zusammen,
wollte mal noch Rückmeldung geben. Nach zweinächtiger Fehlersuche bin ich schon eine ganze Ecke weiter.
Wo fang ich an....würde erst mal sagen "multifehlerkombination"
Beide Bremslichtschalter sind fehlerhaft. Einer schließt noch, so dass das Bremslicht leuchten kann. Beide lassen nicht sich nicht auf Durchgang messen Werde beide ersetzen und nach euren Tipps die "guten" kaufen.
Am rechten Rücklicht war das Kabel für das Bremslicht im Kabelbaum auf Höhe des rechten Hinterrades defekt. Der Kabelbaum geht da durch Öffnungen in der Karosse und wurde schon einmal geflickt. Jetzt noch einmal ordentlich neu gezogen und zack gings wieder. Und auch die Kennzeichenleuchte, die auch auf dem Weg versorgt wird.
Die Kontrollleuchte von Ralf kam auch am Samstag (falls er hier liest: dickes Dankeschön). Die habe ich dann komplett gereinigt und angeklemmt. Sie leuchte bei Zündung an und geht aus, wenn Motor läuft. Allerdings müsste sie da doch anbleiben, weil ein Bremslichtschalter defekt...
Handbremsschalter gibts wie erwartet nicht...Bus zu alt
Rückfahrleuchten gingen auch nicht. Hier fehlte die 15 im Kabelstrang hinten links. Auch die Sicherung samt Halter war etwas korrodiert. Die Kabelschuhe am Rückwärtsgangschalter müssen noch neu...sind auch durch die Sonne zerstört.
Hupe geht auch wieder, da war nicht nur megaviel Wüstenstaub unterm Hupenring, sondern das defekte und nach unten abstehende Plastik vom Lenkrad hat den Kontakt nach unten hin weggedrückt. Ein anderes Lenkrad mit gereinigten Innereien brachte den Erfolg.
So langsam wirds mit der Fahrzeugelektrik. Die Westi-Elektrik kommt später noch dran. Muss den Wagen erst mal TÜV-fertig haben. Und da hab ich schon wieder die nächsten Probleme
Vielleicht weiss hier jemand Rat...

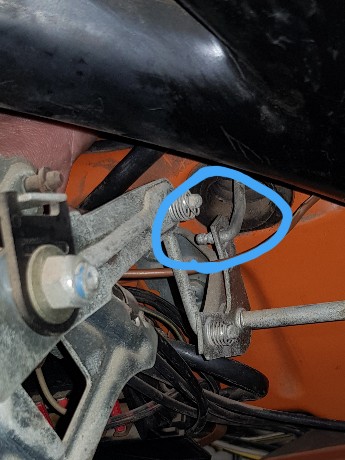

Der Haltebolzen mit Feder und Konterscheibe (keine Ahnung wie das Ding richtig heisst) für die Trommelbremsbeläge hinten fehlte. Also bei Bus ok ein Set zur Befestigung bestellt, aber der darin befindliche Haltebolzen ist zu kurz Der ist ca. 42mm (siehe Bild), bräuchte bestimmt noch einen cm mehr. Anscheinend gibts da unterschiedliche Ausführungen. Kennt jemand dieses Details und weiß wo es den passenden gibt?
Dann muss ich noch Wärmetauscher ersetzen. Dazu auch bei bus ok gekauft und offensichtlich die falschen Dichtungen bekommen (siehe Bild)

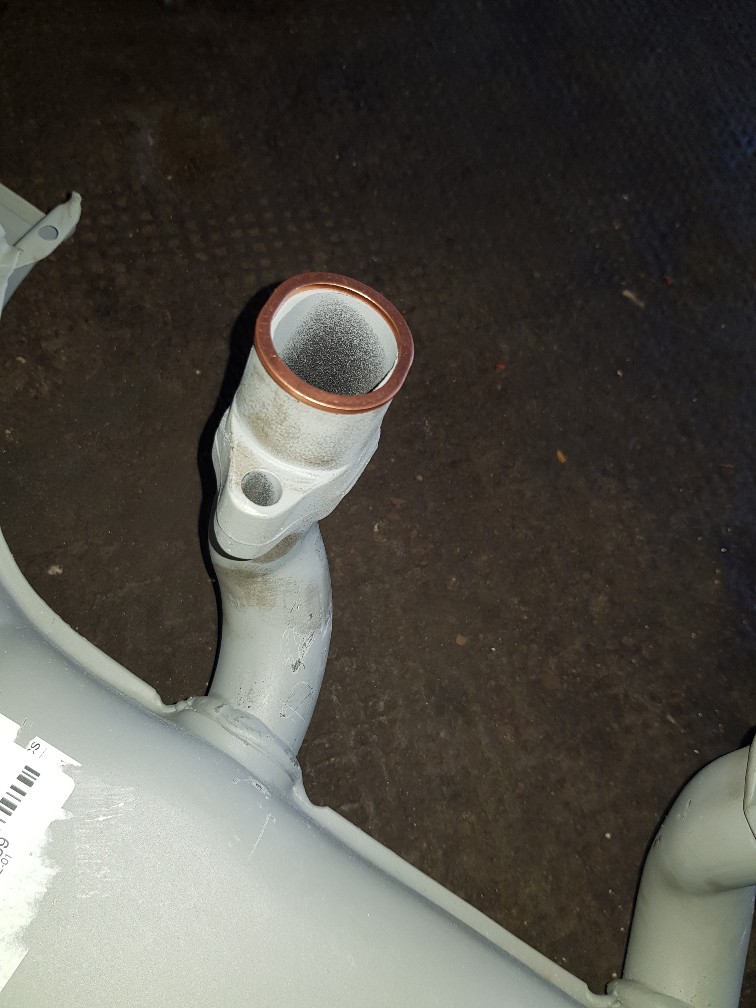

Wenn ich das richtig sehe müssen die Wärmetauscher mit einer Art umlaufenden Dichtung verschraubt werden. Wie schaut das Teil denn aus? Und wofür ist der Kupferdichtring dann?
Vielen lieben Dank
Matthias
wollte mal noch Rückmeldung geben. Nach zweinächtiger Fehlersuche bin ich schon eine ganze Ecke weiter.
Wo fang ich an....würde erst mal sagen "multifehlerkombination"
Beide Bremslichtschalter sind fehlerhaft. Einer schließt noch, so dass das Bremslicht leuchten kann. Beide lassen nicht sich nicht auf Durchgang messen Werde beide ersetzen und nach euren Tipps die "guten" kaufen.
Am rechten Rücklicht war das Kabel für das Bremslicht im Kabelbaum auf Höhe des rechten Hinterrades defekt. Der Kabelbaum geht da durch Öffnungen in der Karosse und wurde schon einmal geflickt. Jetzt noch einmal ordentlich neu gezogen und zack gings wieder. Und auch die Kennzeichenleuchte, die auch auf dem Weg versorgt wird.
Die Kontrollleuchte von Ralf kam auch am Samstag (falls er hier liest: dickes Dankeschön). Die habe ich dann komplett gereinigt und angeklemmt. Sie leuchte bei Zündung an und geht aus, wenn Motor läuft. Allerdings müsste sie da doch anbleiben, weil ein Bremslichtschalter defekt...
Handbremsschalter gibts wie erwartet nicht...Bus zu alt
Rückfahrleuchten gingen auch nicht. Hier fehlte die 15 im Kabelstrang hinten links. Auch die Sicherung samt Halter war etwas korrodiert. Die Kabelschuhe am Rückwärtsgangschalter müssen noch neu...sind auch durch die Sonne zerstört.
Hupe geht auch wieder, da war nicht nur megaviel Wüstenstaub unterm Hupenring, sondern das defekte und nach unten abstehende Plastik vom Lenkrad hat den Kontakt nach unten hin weggedrückt. Ein anderes Lenkrad mit gereinigten Innereien brachte den Erfolg.
So langsam wirds mit der Fahrzeugelektrik. Die Westi-Elektrik kommt später noch dran. Muss den Wagen erst mal TÜV-fertig haben. Und da hab ich schon wieder die nächsten Probleme
Vielleicht weiss hier jemand Rat...
Der Haltebolzen mit Feder und Konterscheibe (keine Ahnung wie das Ding richtig heisst) für die Trommelbremsbeläge hinten fehlte. Also bei Bus ok ein Set zur Befestigung bestellt, aber der darin befindliche Haltebolzen ist zu kurz Der ist ca. 42mm (siehe Bild), bräuchte bestimmt noch einen cm mehr. Anscheinend gibts da unterschiedliche Ausführungen. Kennt jemand dieses Details und weiß wo es den passenden gibt?
Dann muss ich noch Wärmetauscher ersetzen. Dazu auch bei bus ok gekauft und offensichtlich die falschen Dichtungen bekommen (siehe Bild)
Wenn ich das richtig sehe müssen die Wärmetauscher mit einer Art umlaufenden Dichtung verschraubt werden. Wie schaut das Teil denn aus? Und wofür ist der Kupferdichtring dann?
Vielen lieben Dank
Matthias
-
- T2-Meister
- Beiträge: 113
- Registriert: 05.11.2018 12:32
- IG T2 Mitgliedsnummer: 0
Re: Unbekanntes Bauteil an Tachowelle + lose Kabel
P.S. noch etwas anderes:

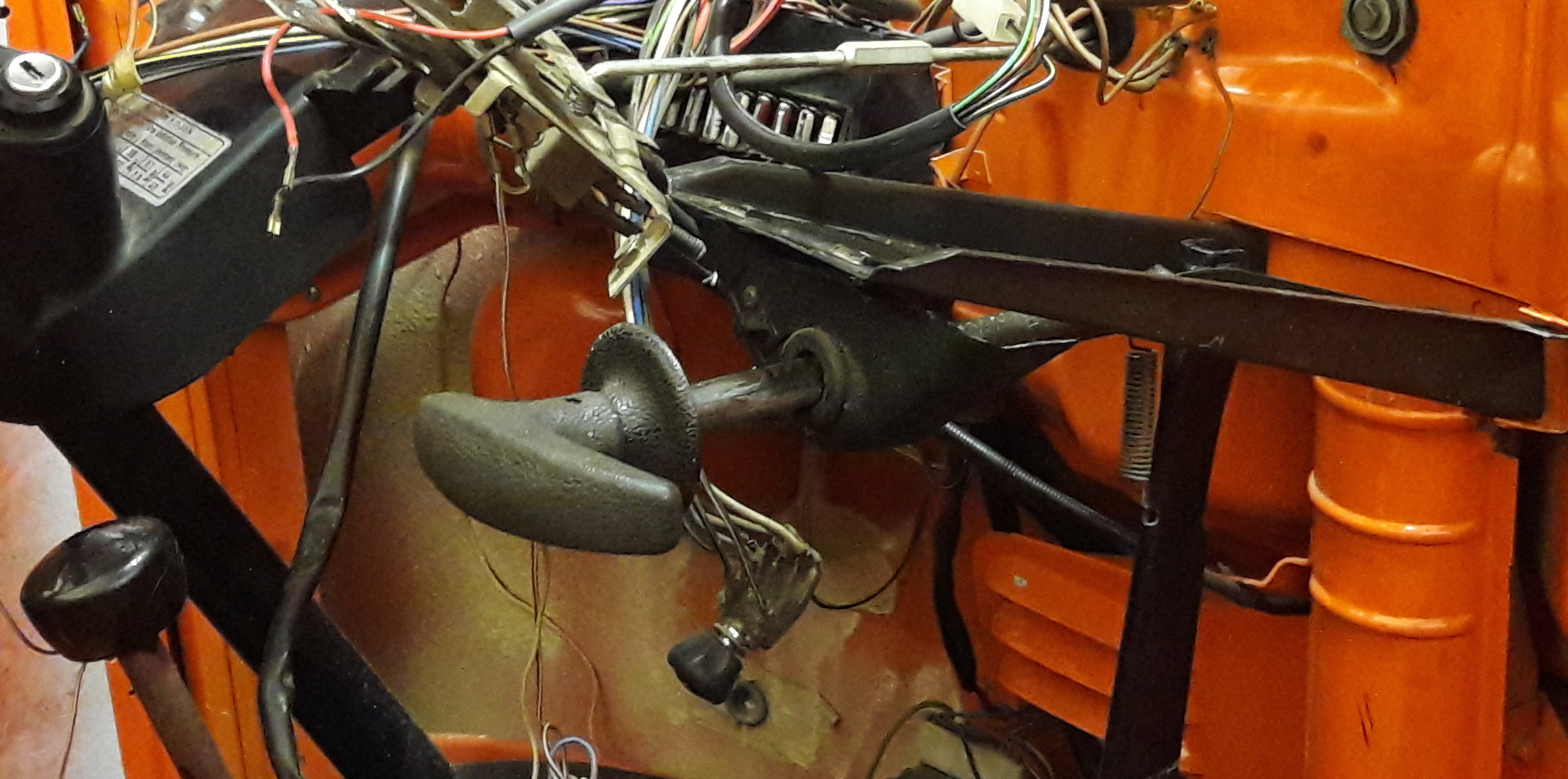

Bei der ganzen Fehlersucherei habe ich den Zündanlassschalter wohl etwas über Gebühr belastet. Wenn ich den Bulli starten will hat er gefühlt eine kleine "Denkpause", bevor er startet.
Der Ausbau muss wohl etwas anders von statten gehen als bei meinem T2a. Wenn ich es richtig sehe, muss die Lenksäule nach oben raus oder? Bekomme doch erst dann die Verkleidung runter oder? Und dann...welchen/wo ZÜAS kaufen? Wenn ich hier lese wie kurzlebig die Repros sind, wird mir ja Bange...
Wenn das ganze Gedöns raus ist, könnte man ja gleich die Hardyscheibe erneuern
Bei der ganzen Fehlersucherei habe ich den Zündanlassschalter wohl etwas über Gebühr belastet. Wenn ich den Bulli starten will hat er gefühlt eine kleine "Denkpause", bevor er startet.
Der Ausbau muss wohl etwas anders von statten gehen als bei meinem T2a. Wenn ich es richtig sehe, muss die Lenksäule nach oben raus oder? Bekomme doch erst dann die Verkleidung runter oder? Und dann...welchen/wo ZÜAS kaufen? Wenn ich hier lese wie kurzlebig die Repros sind, wird mir ja Bange...
Wenn das ganze Gedöns raus ist, könnte man ja gleich die Hardyscheibe erneuern
