[Workshop] Drehstäbe verstellen

[bulli71]

Da sieht man das er hinten ein ganzes Stück höher steht, merkt man aber auch sehr beim sitzen das man leicht nach vorn neigt.
Und anhand der Dachrinne die ich gemessen habe sind es auch ca. 8-10 cm unterschied.

Miss noch einmal, ich kann mir nicht vorstellen dass das 8 - 10cm sein sollen.
Ansonsten machst du die Arbeit zwei mal.

[Norbert*848b]

Moin Nils,

Und anhand der Dachrinne die ich gemessen habe sind es auch ca. 8-10 cm Unterschied.

Hier waren es doch aber nur 8 mm : (Mist, vertippt, muss natürlich 8 cm heißen, Mod. Norbert, 12.04.25; 13:42h)

Ich habe vorn an der Dachrinne 1,67 und hinten 1,75 zum Boden.

... was ist nun richtig?

... nach 8-10 cm sieht mir das aber nicht wirklich aus:

Zum Verständnis der Tabelle, welche ich eingefügt hatte:

Da bin ich den Amis leider auf den Leim gegangen und habe nicht kontrolliert gehabt (nur weil's da gedruckt ist, muss es ja nicht stimmen).
Da hat jemand wissen wollen, wie er an seinem T2b die hinteren Federstäbe zu verdrehen hat, um seinen Bus hinten wieder etwas anzuheben. Die Tabelle, die er eingefügt hatte, stammt aber leider von den MJ bis '71 (incl.).
https://www.thesamba.com/vw/forum/viewt ... &start=280

... ich hab es erst jetzt bemerkt beim kritischen checken

Eine Tabelle für ab T2 a/b (MJ '72 =>) hab ich leider nicht finden können.

Es sollte wohl folgendes gelten:
Bis incl. '71 hat 44 innere Zähne und 48 äußere.
Dadurch ergibt sich innen eine Verstellung von 8,2° und außen von 7,5°, d.h. die kleinste Verstellmöglichkeit beträgt 0,7°, bzw. 0° 42' (ca. 5,1mm)

Beim MJ ab '72, 48 innere Zähne und 52 äußere.
Dadurch ergibt sich innen eine Verstellung von 7,5° und außen von 6,92°, d.h.die kleinste Verstellmöglichkeit beträgt 0,58°, bzw. 0° 34,8' (ca. 4,2mm)

Alle Unklarheiten nun beseitigt?

... oder an einem Beispiel für die rechte Seite klarmachen?
Der Bus ab T2 a/b soll hinten ertwas tiefer gelegt werden, nehmen wir einmal an, etwas moderat um nur 4,2 mm.
Die innere Verzahnung ist somit im Uhrzeigersinn um einen Zahn zu verstellen, während die äußere Verzahnung um einen Zahn gegen den Uhrzeigersinn zurück zu nehmen ist.

Für die linke Seite sollte wohl der Uhrzeigersinn umgekehrt anzuwenden sein.

... und ja, brauche ich ein Vielfaches von 4,2 mm, so sollte dieses dem der Zähnezahl entsprechen.

BTW: erst eine Seite machen und den Winkel festhalten. Dann an die andere Seite gehen und schauen, ob die gleiche Zähnezahl dort auch einzuhalten ist, denn gern setzen sich die Drehstäbe unterschiedlich, so meine Erfahrung.

[Nils93T2B]

Moin Norbert,
Nein es sind wirklich vorne 167cm und hinten 175cm , also 8 cm unterschied, deshalb war auch die Frage ob die Dachrinne gerade durchgeht, weil es für mich optisch auch nicht wirklich danach aussieht.
Ich werde es heute nochmal richtig genau nachmessen, bevor ich mir die Arbeit mache.

Ok die Tabelle habe ich jetzt verstanden, danke nochmal für die Erklärung

Lg
Nils

[Nils93T2B]

Moin,

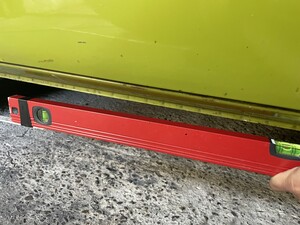

Ich habe jetzt nochmal alles nachgemessen, einmal vorn die Dachrinne und Hinten zum Boden gemessen und einmal mit der Waage den schweller unten . Gut, ob der jetz noch 100 % gerade ist weiß ich nicht aber soll auch nur grob sein .
Wenn man mit der Waage durchgeht von vorn bis hinten kommen auch die Zentimeter unterschied zusammen die ich gemessen habe.

Vielleicht habe ich auch einen Denkfehler aber ich denke so kann man es doch nachmessen oder?

Gruß
Nils

[Nils93T2B]

Ich habe auch mal ganz altmodisch mit dem Körper gemessen
Anfang Markise komm ich mit der Nase ran , hinten steht die Nase auf Höhe des Halters von der Markise , dann sind auch ca. 7-8 cm.

[Steve]

Ich würde einen Zahn außen drehen und dann mal gucken.
Von da aus kannst du dich ja ein kleinen Schritten mit gegeneinander verdrehen weiter tasten falls es noch zu hoch (unwahrscheinlich) oder schon zu tief ist.
Viele Grüße Stefan

Gesendet von meinem Pixel 7a mit Tapatalk

[Nils93T2B]

Hi Steve ,
Ja so werde ich es jetzt auch machen.
Wenn er nachher noch etwas höher hinten ist , kann ich auch damit leben, wenn man dann noch voll bepackt losfährt kommt er ja auch noch wieder runter.
6 cm tiefer ist aufjendall besser als jetzt.

[sham 69]

Ich würde einen Zahn außen drehen und dann mal gucken.
Von da aus kannst du dich ja ein kleinen Schritten mit gegeneinander verdrehen weiter tasten falls es noch zu hoch (unwahrscheinlich) oder schon zu tief ist.
Viele Grüße Stefan

Gesendet von meinem Pixel 7a mit Tapatalk

Definitiv. 1 Zahn, außen oder innen je nach Gängigkeit und fertig. Mit gutem Werkzeug in 1h erledigt.

[Nils93T2B]

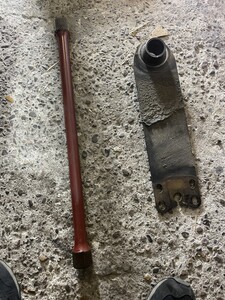

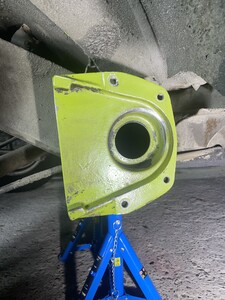

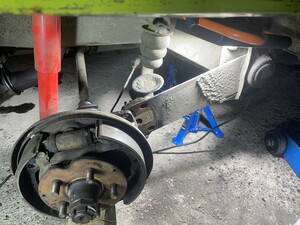

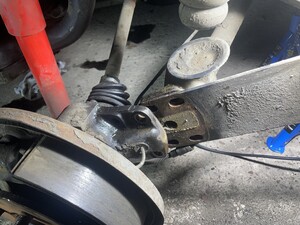

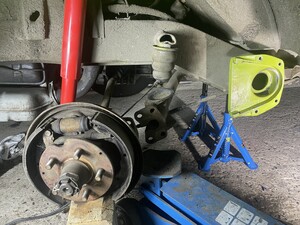

So das demontieren hat echt super geklappt.
Vielen Dank für die Tipps zum ausbauen !
Ich habe es genauso gemacht wie Thomas es beschrieben hat.
Markiert habe ich mir alles mit dem Dremel damits auch nach dem sauber machen noch zu sehen ist.

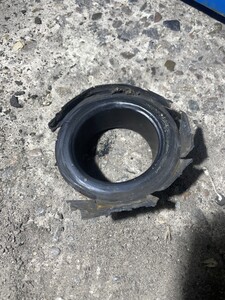

Und wenn man sich die Gummis ansieht , lohnt es sich so schon das mal zu machen.

[Nils93T2B]

Innen 1 Zahn war doch etwas mehr als 6cm oder?
