Drehzahlmesser Smiths VW Bay Window anschließen

[TimKC]

Hallo zusammen,

hat von euch bereits jmd den folgenden Drehzahlmesser verbaut?:

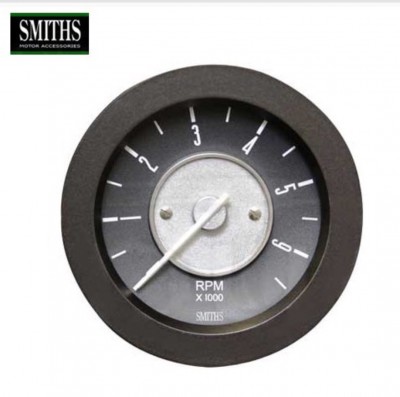

Drehzahlmesser

Was ich auf thesamba bereits in Erfahrung bringen konnte ist, dass die Schalterpositionierung Sosein muss und die Anleitung fehlerhaft ist:

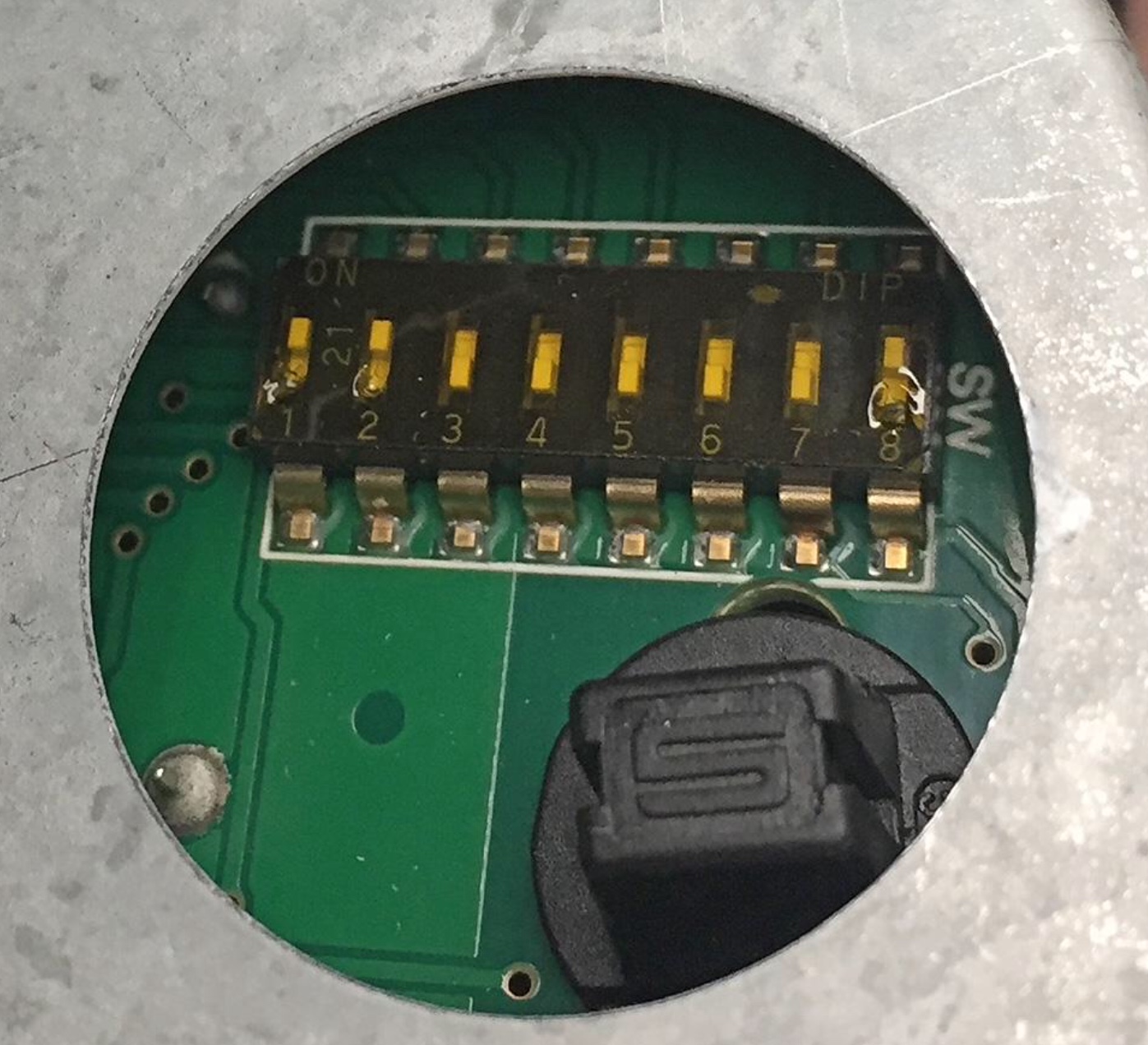

Schalterpositionierung

Leider ist Elektrik nicht mein Fachgebiet, deshalb komm ich mit der beigefügten Anleitung nicht ganz klar.

Kann mir jmd erklären, welches Kabel wohin kommt...?!

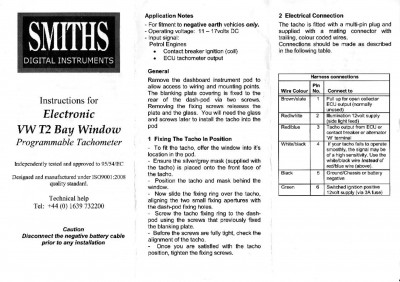

Hier noch der Vollständigkeit halber die beigelegt Einbauanleitung:

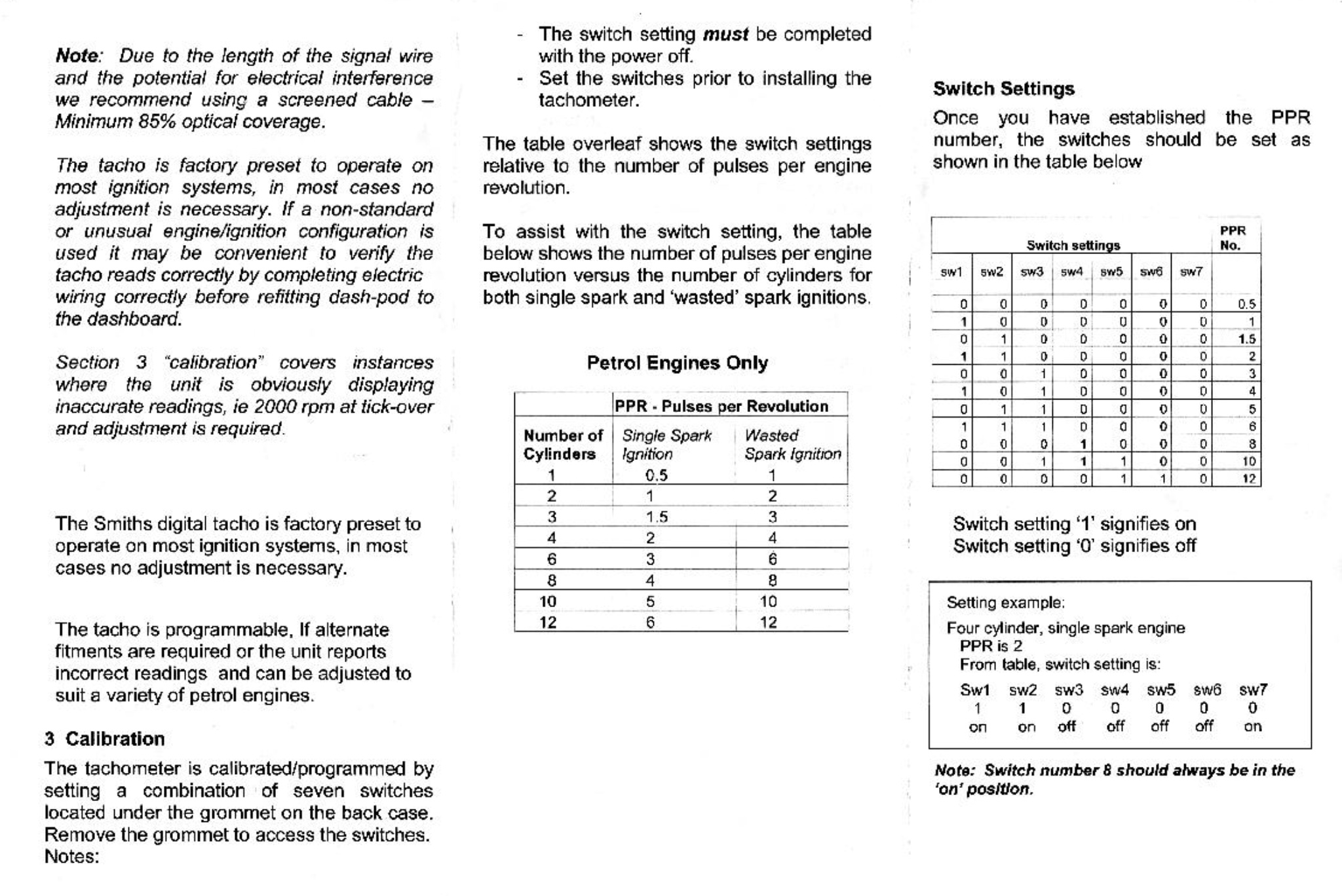

Anleitung 1

Anleitung 2

[Norbert*848b]

Moin Tim,

hat von euch bereits jmd den folgenden Drehzahlmesser verbaut?:

Nee, ich bin aber in der Situation die Anleitung lesen zu können.

Was ich auf thesamba bereits in Erfahrung bringen konnte ist, dass die Schalterpositionierung Sosein muss und die Anleitung fehlerhaft ist:

Ja, aber nur im Beispiel hat man die Position von sw7 vergeigt, in der Tabelle darüber stimmt es.
https://www.thesamba.com/vw/forum/viewt ... ?p=8490351

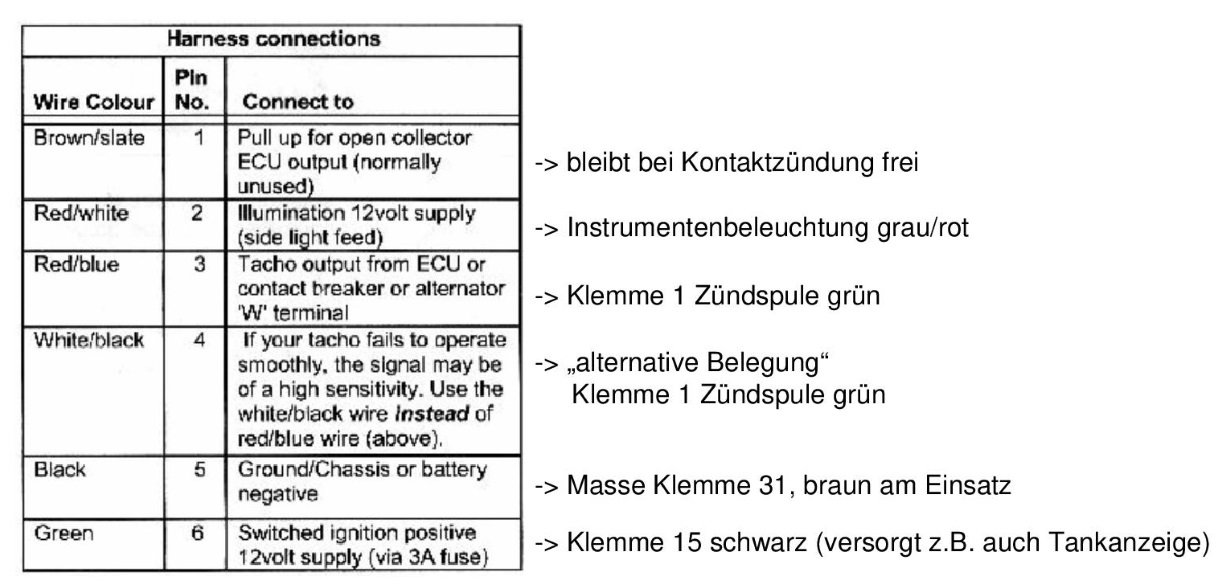

Kann mir jmd erklären, welches Kabel wohin kommt...?!

Hat die Erklärung bei thesamba etwa nicht ausgereicht?

Gutes Gelingen!

[mein-grisu]

Habe ich verbaut und der Anschluss war denkbar einfach... Norbert hat es dir schon rausgeschrieben

verstellt habe ich nix und es hat trotzdem funktioniert - good luck

[TimKC]

So,
der Drehzahlmesser sitzt und funktioniert.

War mithilfe von Norberts Beschreibung ohne Probleme machbar.
