T2a/b US Modell - Zündanlassschalter

[retroracer]

Moin zusammen,
ich verkabel gerade den Zündanlassschalter, der leider bei Kauf des Busses nicht angeschlossen war und hab da ein paar Fragen zu:

Laut Stromlaufplan (siehe Ausschnitt) gehen die Kabel auf einen 5-fach Flachverteiler, welche Aufgabe hat dieser? Ich finde den Flachverteiler zum einen nicht und zum anderen gehen die meisten Kabel in Richtung Sicherungskasten und die Kabellänge reicht locker um die direkt dort anzuschließen.

Dann hat der Anlassschalter noch zwei Kabel (grau und braun/babyblau) die im Stromlaufplan nicht auftauchen. Wofür sind die Kabel? Ich hatte erst gedacht, dass es sich um einen Universalschalter für Käfer Bus und Co handelt (Weil die Kabel abgeschnitten wurden), aber es steht eine T2 Teilenummer drauf.

Danke und viele Grüße
Heiko

[Norbert*848b]

Hallo Heiko,

Laut Stromlaufplan (siehe Ausschnitt) gehen die Kabel auf einen 5-fach Flachverteiler, welche Aufgabe hat dieser?

Nunja, ist halt ein Zwischenstecker, dann braucht man den Sicherungskasten nicht auszubauen, um z.B. den Anlassschalter zu wechseln.
… hab ich als sehr praktisch empfunden.

Ich finde den Flachverteiler zum einen nicht..

Hast Du einmal die Kabel, welche vom Sicherungskasten kommen angezogen um zu sehen, wo die enden?
(Kabel 15, 30, X)

Ich hatte erst gedacht, dass es sich um einen Universalschalter für Käfer Bus und Co handelt

Ja, ist der Fall: https://www.paruzzi.com/uk/volkswagen/e ... witch/692/

… aber es steht eine T2 Teilenummer drauf.

Kein Irrtum? 111 905 865 F ist aber eine Käfer-Teilenummer.
Der Ami-Bus hat den "S (U)"-Kontakt für den Summer (Schlüssel noch gesteckt und Fahrer-Tür wird geöffnet, dann die Erinnerung über Summer)
Die Hauptkabel passen auch nach den Farben: 30,15, X, 50.
Die anderen Kabel hab ich nicht weiter gemessen, mag sein, dass neben dem "S" auch noch Funktionalitäten für Parklicht oder sonstewas für andere Modelle außer Bus vorhanden sind.

[retroracer]

Hi Norbert,
danke für die Antwort/Tipps, wegen der Teilenummer schaue ich nochmal nach, auf den Fotos finde ich gerade nur Zündschloss + Gehäuse, mag sein dass ich mich da gerade vertue

Weißt Du näheres zum Summer? Ist der in eins der Relais integriert? Ich hab mal bei eBay so ein rundes Relais mit Summer gesehen, so eins habe ich aber nicht ... Wobei ich dachte, dass der dafür da ist, wenn man das Licht angelassen hat. Aber mit dem Schlüssel macht ja auch Sinn, weil man die Fahrzeuge ja ohne Schlüssel verriegeln kann

VG Heiko

[Norbert*848b]

Hallo Heiko,

Weißt Du näheres zum Summer? Ist der in eins der Relais integriert?

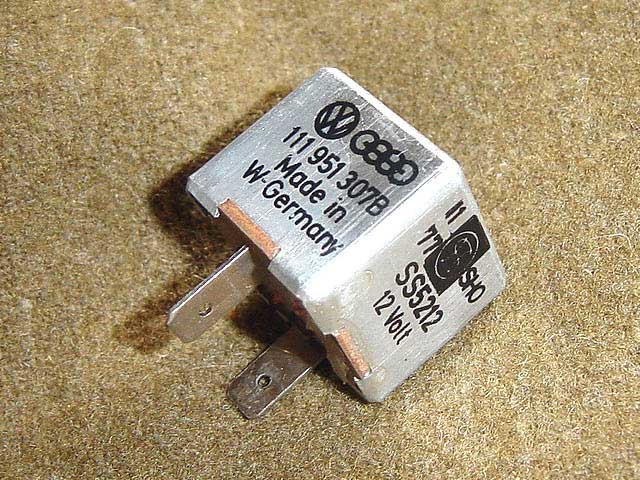

… sieht wohl so aus wie ein Relais, macht aber Krach.

Pos. H3 im Schgaltbild: http://vintagebus.com/wiring/bus-70-71.jpg
Hatte hier schon einmal etwas dazu angemerkt. viewtopic.php?f=7&t=21389&p=271010&hili ... t#p271010e

[retroracer]

super, danke Dir!
