Blaulicht - wie anschließen?

Beitrag von Jörch *198 »

Haltet mich meinetwegen für naiv, aber ich konnte nicht anders...

Ich bin seit heute stolzer Besitzer eines Blaulichts vom Typ Bosch RKLE 90.

Leider waren die Anschlussteile für das Dach nicht dabei. :cry:

Nun frage ich mich, ob jemand ein solches Blaulicht auf seinem Bulli hat und wie das Gegenstück zur Befestigung auf dem Dach aussieht. Sind das Normteile? Wie sehen die aus? Kriegt man die noch?

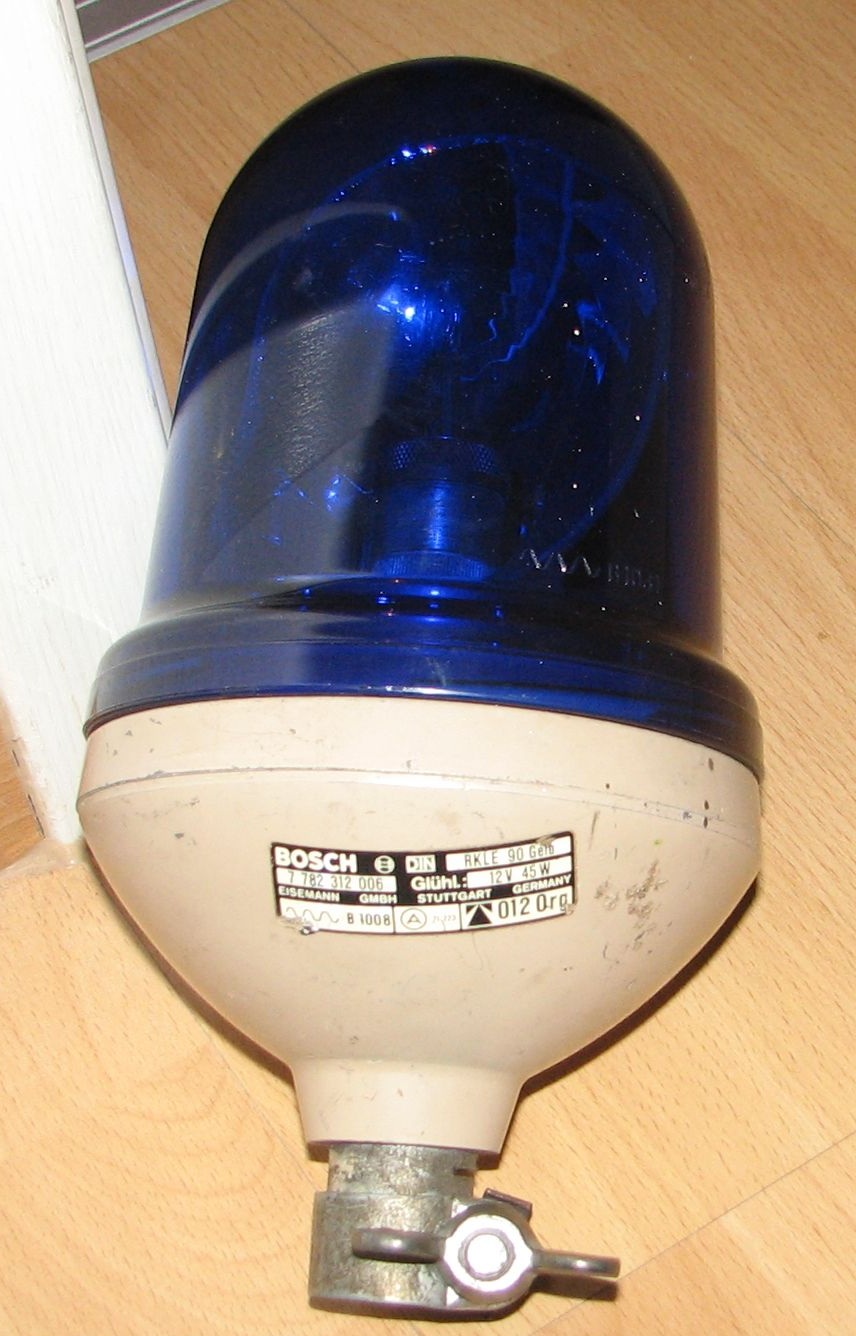

Hier mal zwei Bilder von dem guten Stück:
So sieht der Anschluss aus. Ich hoffe man kann es gut genug erkennen.Der Stecker erinnert mich ein wenig an die alten, kleineren Autostecker...
So sieht der Anschluss aus. Ich hoffe man kann es gut genug erkennen.Der Stecker erinnert mich ein wenig an die alten, kleineren Autostecker...
:hilfe:
Benutzeravatar
Roman
Wohnt im T2!
Beiträge: 1494
Registriert: 14.02.2008 16:37
IG T2 Mitgliedsnummer: 0
Kontaktdaten:

Re: Blaulicht - wie anschließen?

Beitrag von Roman »

Da kann meiner Ansicht nach wenig schiefgehen: der Glühbirne ist es egal, und der Motor dreht halt falschrum. Bei den Steckdosen ist innen der Pluspol, aussen die Masse.
Soviel ich weiss, sind die Gegenstücke immer noch erhältlich, keine Ahnung ob die genormt sind - auf jeden Fall sind die mit einer Gummikappe gesichert. Die Feuerwehrfahrer hier können vielleicht mehr dazu sagen, oder bei den Blaulicht-Sammlern.

Grüße,
Roman, der sich grad gewundert hat, dass es dafür auch Sammler gibt
Benutzeravatar
Roman
Wohnt im T2!
Beiträge: 1494
Registriert: 14.02.2008 16:37
IG T2 Mitgliedsnummer: 0
Kontaktdaten:

Re: Blaulicht - wie anschließen?

Beitrag von Roman »

Gerade etwas auf der Seite gestöbert - laut Anleitung Seite 2 Bild 3 ist das Kabel beim mittleren Kontakt befestigt, d.h. Masse ist aussen.

Viel Erfolg!
Roman
Benutzeravatar
Jörch *198
Wohnt im T2!
Beiträge: 1392
Registriert: 09.05.2009 20:35
IG T2 Mitgliedsnummer: 198

Re: Blaulicht - wie anschließen?

Beitrag von Jörch *198 »

Genau dieses hier ist es! :gut:

Ich muss mal schauen, ob die mir weiterhelfen können, danke für den Link!

Wegen des elektrischen Anschlusses mache ich mir auch keine Sorgen. :wink:

Es geht mir hauptsächlich um die Befestigungselemente. Etwas ähnliches habe ich eben gerade gefunden.

Schaun wir mal.
Wenn jemand ein entsprechendes Bild von seinem Anschluss hat, würde mir das auch weiterhelfen...
Benutzeravatar
bigbug
Wohnt im T2!
Beiträge: 8435
Registriert: 13.08.2007 18:55
IG T2 Mitgliedsnummer: 249
Kontaktdaten:

Re: Blaulicht - wie anschließen?

Beitrag von bigbug »

Jörch *198 hat geschrieben:Genau dieses hier ist es! :gut:

Ich muss mal schauen, ob die mir weiterhelfen können, danke für den Link!

Wegen des elektrischen Anschlusses mache ich mir auch keine Sorgen. :wink:

Es geht mir hauptsächlich um die Befestigungselemente. Etwas ähnliches habe ich eben gerade gefunden.

Schaun wir mal.
Wenn jemand ein entsprechendes Bild von seinem Anschluss hat, würde mir das auch weiterhelfen...
Frag mal Polle... Der hat die Hörnchen auf seinem Bus mit der passenden Aufnahme. Wie es bei Rosalie aussieht weiß ich jetzt im Detail nicht. Aber bei Polle müsstest du richtig liegen.
BildThomas*249,T2-Westi-Universaldilettant
Homepage des Stammtisch Südwest
Benutzeravatar
Knopf
T2-Süchtiger
Beiträge: 837
Registriert: 29.09.2008 09:56
IG T2 Mitgliedsnummer: 118

Re: Blaulicht - wie anschließen?

Beitrag von Knopf »

hallo jörg, danke für PN.

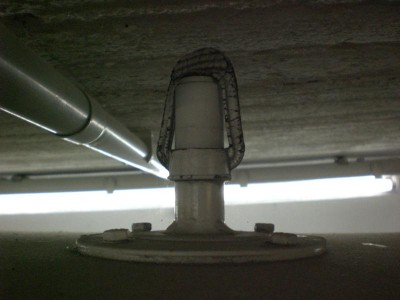

hier wie versprochen ´n foto von meinem ex-bgs mit ner weiteren befestigungsvariante, so lassen es die "reste" hier zumindest vermuten...:|
hätte auch gern mal gewusst, wie das bei den bgs´lern im original aussah, falls jemand ein foto davon hat. :hilfe:
...wegen dem scheiss knubbel passt die karre nicht mal richtig in die (sauniedrige) garage!
...wegen dem scheiss knubbel passt die karre nicht mal richtig in die (sauniedrige) garage!
gruss, gary

- - 76er Helsinki - - 76er L - - 79er BGS - -

...der unterschied zwischen theorie und praxis ist in der praxis grösser als in der theorie...
Benutzeravatar
Jörch *198
Wohnt im T2!
Beiträge: 1392
Registriert: 09.05.2009 20:35
IG T2 Mitgliedsnummer: 198

Re: Blaulicht - wie anschließen?

Beitrag von Jörch *198 »

...wegen dem scheiss knubbel passt die karre nicht mal richtig in die (sauniedrige) garage!
Daaaa könnte ich dir evtl. helfen - bei mir würde er passen. :mrgreen:
EDIT: Denke ich jedenfalls.
Danke für das Foto!
Benutzeravatar
Polle
Wohnt im T2!
Beiträge: 3715
Registriert: 15.09.2008 21:12

Re: Blaulicht - wie anschließen?

Beitrag von Polle »

Denn bau ihn doch ab und schick ihn zu Jörg. :wink:

Mein "Knuppel" sieht fast genauso aus. Nur n bissl höher.

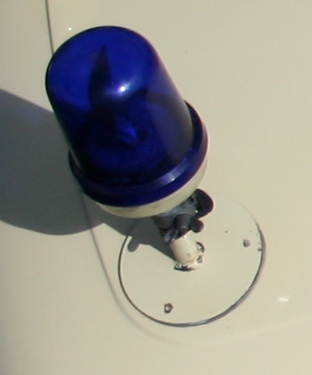

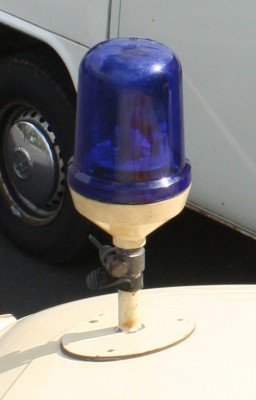

Hier mal noch n paar Bilder von meinem "Knuppel".
Dateianhänge
Kopie von IMG_4490.JPG
Kopie von IMG_3279.JPG
Bild Bild
Mitgliedsnr 773 (Sicherheitsvermerk, Nr aus Protest gegen flegelhaftes Verhalten aus Profil gelöscht)
Benutzeravatar
Polle
Wohnt im T2!
Beiträge: 3715
Registriert: 15.09.2008 21:12

Re: Blaulicht - wie anschließen?

Beitrag von Polle »

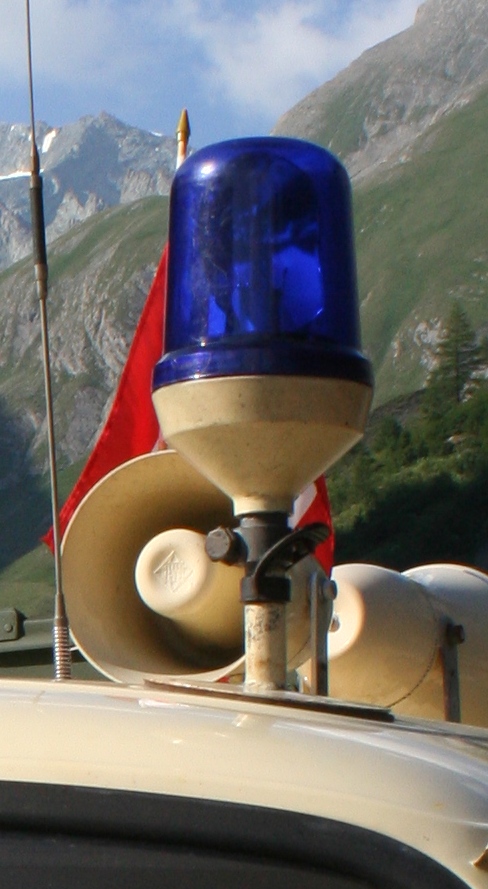

Hier mal noch zwei Bilder von vorne.
Dateianhänge

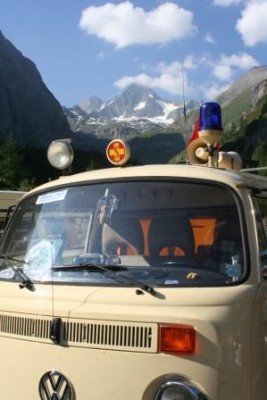

Hier das Originalbild. Wie heißt der Berg?
Hier das Originalbild. Wie heißt der Berg?
Kopie (2) von IMG_4218.JPG
Bild Bild
Mitgliedsnr 773 (Sicherheitsvermerk, Nr aus Protest gegen flegelhaftes Verhalten aus Profil gelöscht)
Benutzeravatar
Knopf
T2-Süchtiger
Beiträge: 837
Registriert: 29.09.2008 09:56
IG T2 Mitgliedsnummer: 118

Re: Blaulicht - wie anschließen?

Beitrag von Knopf »

Jörch *198 hat geschrieben:Daaaa könnte ich dir evtl. helfen - bei mir würde er passen. ...


kannsu ham!
musst dich aber noch ein paar wochen gedulden, irgendwann im winter gehts weiter mit der karre,
dann kommt auch der kubbel weg! wenns also net eilig is...
Polle hat geschrieben:... Mein "Knuppel" sieht fast genauso aus. Nur n bissl höher. ...
...du hast ja auch nen knuPPel, ich hab nur nen knuBBel, der is klar kleiner! 8)
gruss, gary

- - 76er Helsinki - - 76er L - - 79er BGS - -

...der unterschied zwischen theorie und praxis ist in der praxis grösser als in der theorie...
