Zylinderkopf thermometer

[WestiWest]

Hallo nochmal

- Überschneidung -

OK, Dann ist eine von beiden Leitungen defekt. Leider ist damit der ganze Sensor defekt. Der Grund liegt um Funktionsprinzip:
Die Kabel sind der Sensor! Nicht etwa der Ringkabelschuh. Der stellt nur die thermische Verbindung her. Die Kabel erzeugen die Spannung zwischen ihrem warmen Ende und ihrem kalten Ende. Sind beide Enden gleich warm, gleich kalt oder gleich heiß - egal - erzeugen sie keine Spannung.

Die Lösung:
http://www.ebay.de/itm/Thermocouple-Sen ... 3a6c239c6a
Achte bitte selbst auf den richtigen Durchmesser.

Ich habe übrigens so etwas: tut's einwandfrei
http://www.ebay.de/itm/Digital-Thermome ... 5d4172b625
Damit kann man paarweise die Zylinder vergleichen und sich den wärmsten raussuchen.

Gruß, Hanno

[Roby75]

Hallo,
welche maximalen Zylinderkopftemperaturen im Bereich der Zündkerze sind denn beim Typ 4 akzeptabel?
Gruß
Toni

[WestiWest]

Hi,

220°C sind für einen gesunden Motor im Dauerbetrieb OK. Darüber steigt das Risiko von diversen Hitzeschäden, je nach Qualität der Köpfe. Irgendwo zwischen 250°C und 300°C ist der Tod sicher.

Gruß, Hanno

[Theo]

Hallo nochmal

- Überschneidung -

OK, Dann ist eine von beiden Leitungen defekt. Leider ist damit der ganze Sensor defekt. Der Grund liegt um Funktionsprinzip:
Die Kabel sind der Sensor! Nicht etwa der Ringkabelschuh. Der stellt nur die thermische Verbindung her. Die Kabel erzeugen die Spannung zwischen ihrem warmen Ende und ihrem kalten Ende. Sind beide Enden gleich warm, gleich kalt oder gleich heiß - egal - erzeugen sie keine Spannung.

Die Lösung:
http://www.ebay.de/itm/Thermocouple-Sen ... 3a6c239c6a
Achte bitte selbst auf den richtigen Durchmesser.

und dieser geber wäre dann auch kompatibel mit der anzeige??
gruss

Ich habe übrigens so etwas: tut's einwandfrei
http://www.ebay.de/itm/Digital-Thermome ... 5d4172b625
Damit kann man paarweise die Zylinder vergleichen und sich den wärmsten raussuchen.

Gruß, Hanno

[Theo]

Hallo,
welche maximalen Zylinderkopftemperaturen im Bereich der Zündkerze sind denn beim Typ 4 akzeptabel?
Gruß
Toni

hallo
als meine anzeige noch funktionierte zeigte sie immer so um die 150 grad an ...am berg auch mal 170°
gruss
theo

[WestiWest]

Hallo Theo,

ich habe heute Deine Anzeige erhalten und mir direkt mal angeschaut.

- Den Sensor konnte ich reparieren. Ein Draht war an beiden Enden gebrochen. Jetzt ist er ein Stück kürzer und funktioniert.
- Die Anzeige ist leider auch tot - wie Du schon vermutet hattest. Ist mir etwas schleierhaft, wieso beides defekt ist. Wahrscheinlich war zuerst die Anzeige defekt und das Sensorkabel hat beim Ausbau "gelitten".

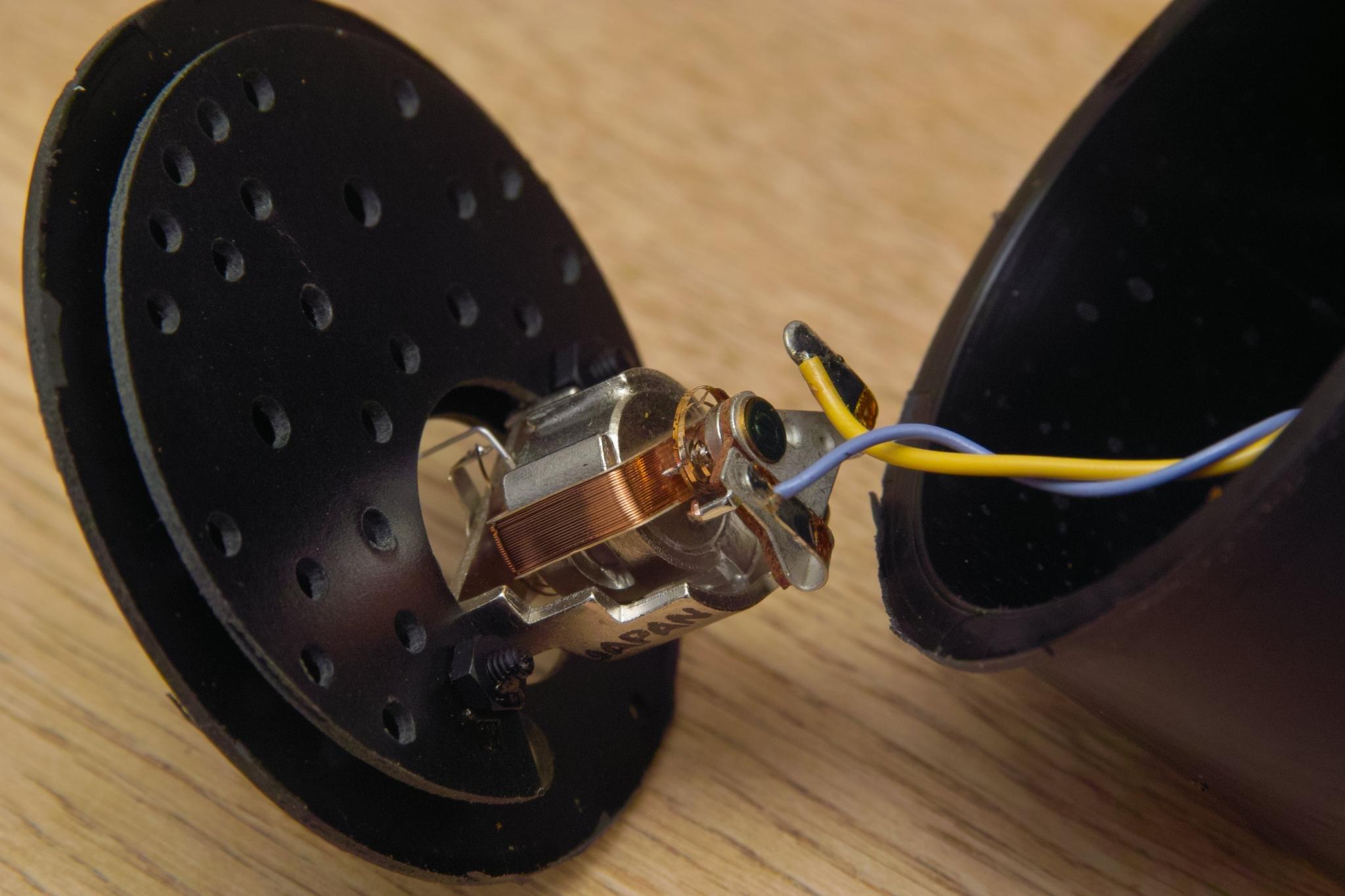

Ich habe die Anzeige geöffnet und festgestellt, das ein einfaches Drehspulinstrument verbaut ist. Keine Kaltstellenkompensation oder sonstige Elektronik. Das bedeutet, dass die Anzeige im Sommer zu geringe Zylinderkopftemperaturen anzeigt und im Winter zu hohe. Wahrscheinlich war es auf ca 20°C kalibriert.

Am Instrument ist eine der beiden Federn gebrochen. Hier ein Ausschnitt.

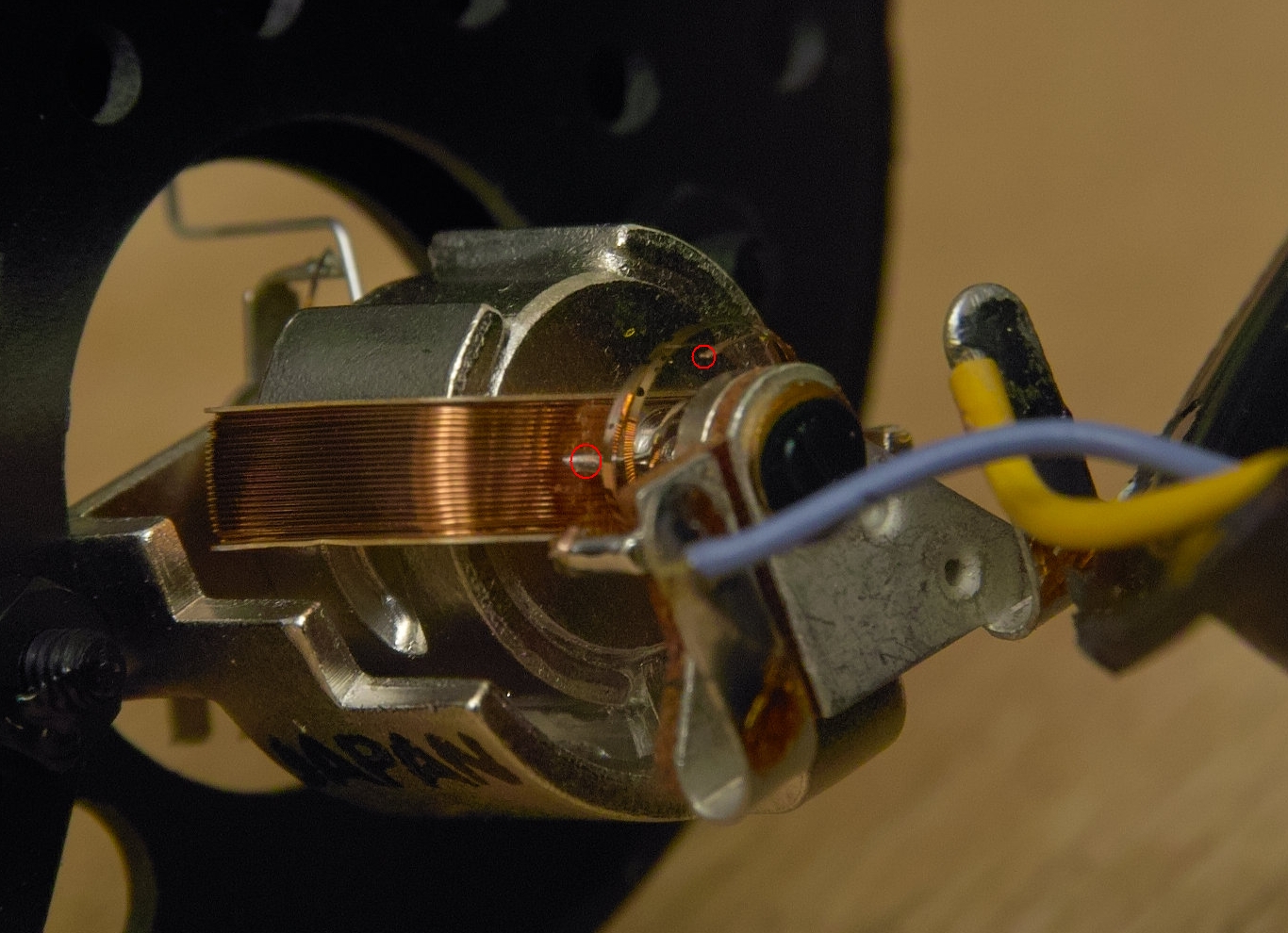

Nochmal der Ausschnitt mit Markierungen. Das rot umkreiste Ende der Feder muss an dem ebenfalls rot umkreisten Halter fest sein.

Ich habe es sogar geschafft, das Ende der Feder wieder anzulöten. Nur leider ist die Feder nicht mehr so sauber gewickelt, wie nötig. Die einzelnen Windungen reiben aneinander und sorgen dafür, dass der Zeiger springt, nicht gleichmäßig läuft. Mit meinen Möglichkeiten bekomme ich die Feder nicht gerichtet. Das ganze ist wirklich sehr sehr klein und filigran. Der Fehler liegt momentan irgendwo zwischen 25°C und 50°C - deutlich zu hoch wie ich denke.

Wir sollten uns per Mail unterhalten, wie es weiter geht.

Gruß, Hanno

[Theo]

.........hallo und vielen dank
wir haben ja darüber gesprochen,wenn der uhrmacher das hinbekommt ohne 100e von euros zu wollen ist okey ,wenn nicht!
.....geht das leben weiter
gruss
theo

[mathiasT2]

Die Lösung:
http://www.ebay.de/itm/Thermocouple-Sen ... 3a6c239c6a
Achte bitte selbst auf den richtigen Durchmesser.

Ich habe übrigens so etwas: tut's einwandfrei
http://www.ebay.de/itm/Digital-Thermome ... 5d4172b625
Damit kann man paarweise die Zylinder vergleichen und sich den wärmsten raussuchen.

Gruß, Hanno

Hallo Hanno,
zu dem von Dir gezeigten Thermometer von ebay, sind da die Meßfühler dabei oder hast du da 2 solche vorgenannten Fühler verbaut? Wo klemmt man die Ringöse denn an? Was hat sie für einen Durchmesser?

Danke und Grüße Mathias

[WestiWest]

Hallo Mathias,

bei meinem Messgerät waren zwei Fühler dabei. Ob die bei jedem Angebot dabei sind, kann ich nicht sagen, da das Gerät bei verschiedenen Anbietern zu unterschiedlichen Preisen auftaucht.

Die mitgelieferten Fühler sind standard-Teile mit einer kleinen "Perle" als "Sensor". Der Clou ist: Du kannst mit einer guten Crimpzange (für unisolierte Kabelschuhe) dort eine Ringöse (Ringkabelschuh) Deiner Wahl ancrimpen. Üblicherweise wird diese unter eine Zündkerze geschraubt. Das ist die wahrscheinlich heißeste Stelle - und da "alle" das so machen die einzige Messstelle zu der du Vergleichswerte findest. Welche Öse Du benötigst, musst Du selbst wissen, da es vom Kerzengewinde Deines Motors abhängt. Ich habe mir die Ösen aus 1mm Kupferblech, Locheisen und Blechschere selbst hergestellt. Die vibrieren zwar irgendwann ab, sind aber in 10 Minuten neu gemacht.

Wenn Du Fühler kaufen möchtest, müssen es "K-Type" Thermoelemente sein. Suchwort: "K-Type thermocouple". Am besten gleich mit dem richtigen Stecker und der nötigen Kabellänge. Oder Du bestellst die Stecker einzeln und schraubst sie ran.

ACHTUNG: Die Sensorleitungen dürfen nicht mit normalem Kupferdraht verlängert werden. Du erhältst zwar nach wie vor Messwerte, die sind aber je nach Temperatur an der Verbindungsstelle falsch! Kürzen ist kein Problem, solange man den Stecker nicht verpolt.

Soweit in Kürze, Gruß,

Hanno

[mathiasT2]

hallo,
weiß jemand wo man ein solches Thermometer, von VDO, mit grad Celsius noch bekommt, finde nur welche mit Fahrenheit..
und für den Geber müssen 2Kabel verlegt werden,ja?

Grüße Mathias
