[WORKSHOP] Defekter Kilometer- und Tageskilometerzähler

[bugster_de]

Das ist ja genial ! Ich habe dieser Tage an meinem TKMZ was anderes reparieren müssen. Nebendran auf der Werkbank lag mein zerlegtes Modellauto, aber auf die Idee, dass beides zusammen eine Lösung sein könnte bin ich nicht gekommen. Manchmal liegt das Gute so nah.

Aus dem Modellbau vielleicht ein bisschen Hintergrund auch zu dem Zahnrad:
das gelistete Zahnrad ist z.B. für Tamiya Off-Road. Diese haben Modul 0,6 (On-Road 0,8).
Wellendurchmesser ist 3,175 (wird in vielen Shops als 3,2mm gelistet). Es gibt auch 5mm Wellendurchmesser.
Die Anzahl der Zähne wird dabei oft als Turns bezeichnet. 17 Turns heissen dann also 17 Zähne.
Die Zahnräder gibt es in Alu (sehr häufig) oder Stahl (weniger häufig), wobei Stahl am besten bei hochleistungs-Motoren verwendet wird.
Die kleine Madenschraube sollte man mit etwas Sicherungslack sichern. Zumindest im Modellauto halten die sonst nicht.
Falls also das im Link angegebene Zahnrad mal nicht mehr verfügbar ist, kann man sich mit dem Wissen obe bei den einschlägigen Modellbaushops auf Suche begeben.

[schrauberger]

Hallo,
jetzt ist es auch bei mir so weit.
Km Anzeige Zählwerk bleibt ab und an stehen.
Ich hatte mir das Modellbauzahnrad aus Stahl ja schon besorgt.
Will es gerade einbauen da fällt mir auf.
Die Welle hat 2,98mm, die Zahnradbohrung 3,19

Macht wahrscheinlich nichts, sollte trotzdem funktionieren, mißfällt mir aber.
Der Zahnkranz ist auch zu lang, hat nur auf einer Seite einen Absatz.
Der muss aber beidseitig angedreht sein, sonst kann man das Zahnrad nicht festklemmen.
Werde die Bohrung auf 5mm aufbohren, einen genauen Stopfen einpressen/einkleben (Loctite 648 hochfest) und diesen dann auf 3mm aufbohren, Kernlochbohrung für M3 zum Klemmen durch die Hülse bohren, Gewinde nachschneiden und gut

Mann, was für ein Akt.
Wär wohl doch besser gewesen das Zahnrad von Wagenteile zu kaufen.

Ralph

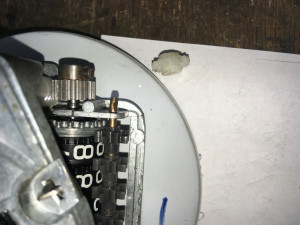

Der Zahnkranz steht am Gehäusepfosten an und lässt sich deshalb nicht weit genug aufschieben um per Madenschraube die Welle festzuklemmen

[T2Tom]

Ein provokanter Einwand,

2/10 mm missfallen Dir und dann paarst Du eine Schneckenwelle mit einem Stirnrad?
.... und dass das original Schneckenrad(!) aus Kunststoff ist, hat ja auch seinen Grund.

Grüße aus der Pfalz
Tom

[schrauberger]

Hallo Tom, danke für Deinen Einwand, finde ich keineswegs provokant, habe eher den Eindruck Du willst mich verschaukeln

Wie gesagt, geht wahrscheinlich, aber ein Zahnrad das auf der Welle eiert gibt mir persönlich ein ungutes Gefühl, sowas bau ich nicht ein.

und dann paarst Du eine Schneckenwelle mit einem Stirnrad?

Ich Paare?
Hat doch der Konstrukteur des Zählwerks so vorgegeben

... und dass das original Schneckenrad(!) aus Kunststoff ist, hat ja auch seinen Grund.

Jep, ein Kunststoff Spritzteil ist bei der Stückzahl viel billiger herzustellen und völlig ausreichend.

Ralph

[Bus-Hoehle]

Deinem Zahnrad fehlt die Schrägstellung der Zähne. Damit machst Du die Schnecke kaputt. Also Tonne auf, Zahnrad rein, Tonne zu und eines bestellen.

[T2Tom]

Ich Paare?

Du paarst
Synonym: kombinierst, fügst zusammen, vereinigst usw.
.

Deinem Zahnrad fehlt die Schrägstellung der Zähne. Damit machst Du die Schnecke kaputt.

+1


Grüße aus der Pfalz
Tom

[schrauberger]

Deinem Zahnrad fehlt die Schrägstellung der Zähne. Damit machst Du die Schnecke kaputt. Also Tonne auf, Zahnrad rein, Tonne zu und eines bestellen.

Das ist eine wichtige Aussage, vielen Dank

Laut den vorangegangenen Freds sind wohl schon mehrere dieser untauglichen Modellbauzahnräder gekauft/verbaut worden.

Dann werd ich das gute bei Wagenteile bestellen

Ralph

[schrauberger]

Hallo, Zahnrad von Wagenteile ist da.

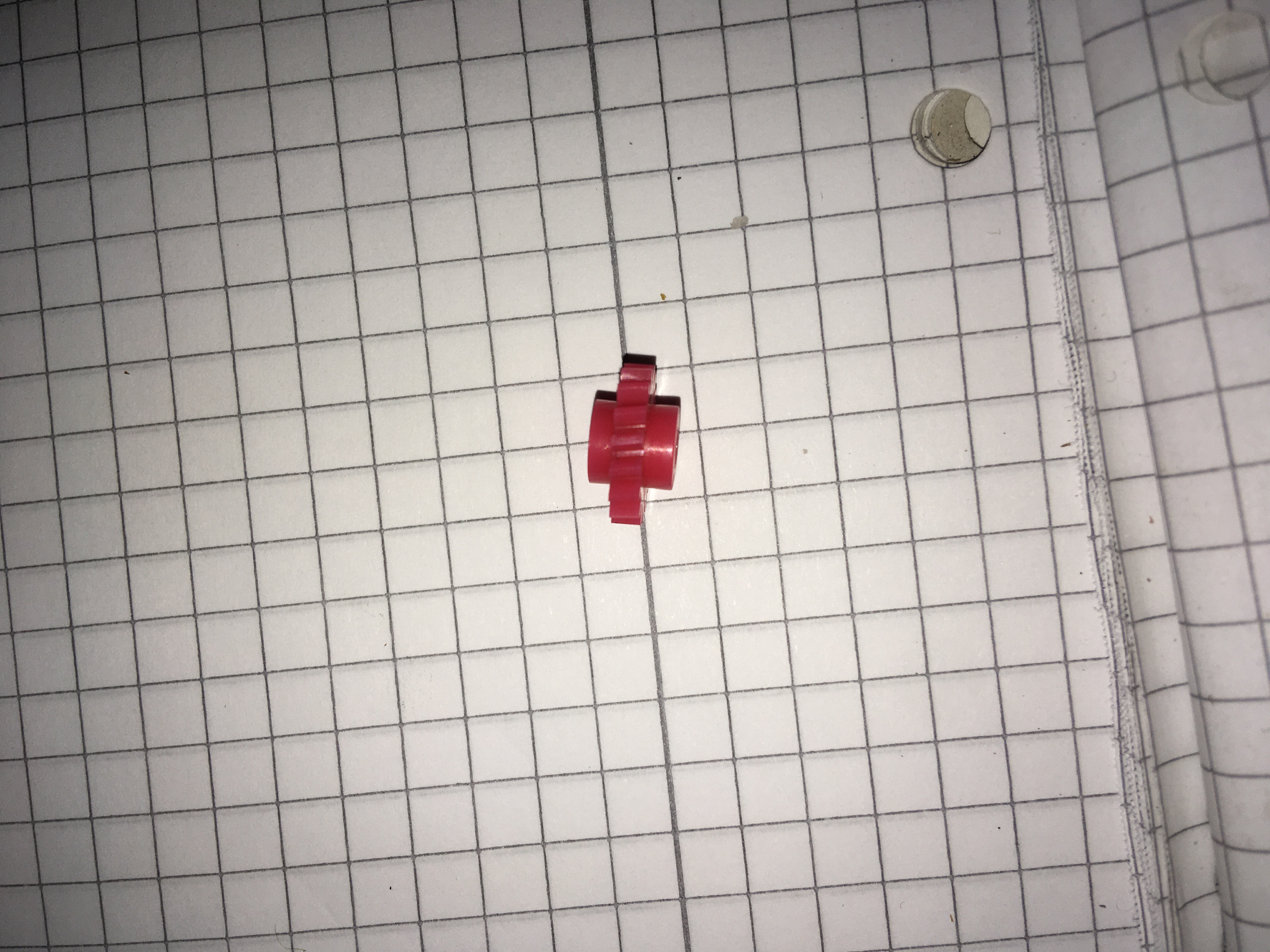

Anbei ein Bild, da ist die Schrägverzahnung gut zu sehen.
Klar, mit 19,50€ teuer aber wohl alternatives, wenn man da ev. nicht
wiederholt dran rum spielen will.

Ralph

[bulli71]

Hallo, Zahnrad von Wagenteile ist da.
Anbei ein Bild, da ist die Schrägverzahnung gut zu sehen.
Klar, mit 19,50€ teuer aber wohl alternatives, wenn man da ev. nicht
wiederholt dran rum spielen will.

Ralph

Wäre das nicht ein lustiges Projekt für den 3d Drucker?

[suomi_bus*818]

Deinem Zahnrad fehlt die Schrägstellung der Zähne. Damit machst Du die Schnecke kaputt. Also Tonne auf, Zahnrad rein, Tonne zu und eines bestellen.

Ich hab das verlinkte Metall-Zahnrad ausprobiert.... und damit nach kurzer Zeit die Kunststoffschnecke zerstört.... Hätte den Thread mal bis zum Ende lesen sollen.... Ganz im Eimer ist die Schnecke noch nicht. Einige Gewindegänge sind nur sehr dünn "gefräst" jetzt. Werde das Kunststoffzahnrad mal noch ausprobieren.
Grüße,

Erik
