Einbau Heizungsregler

[TimKC]

Hallo zusammen,

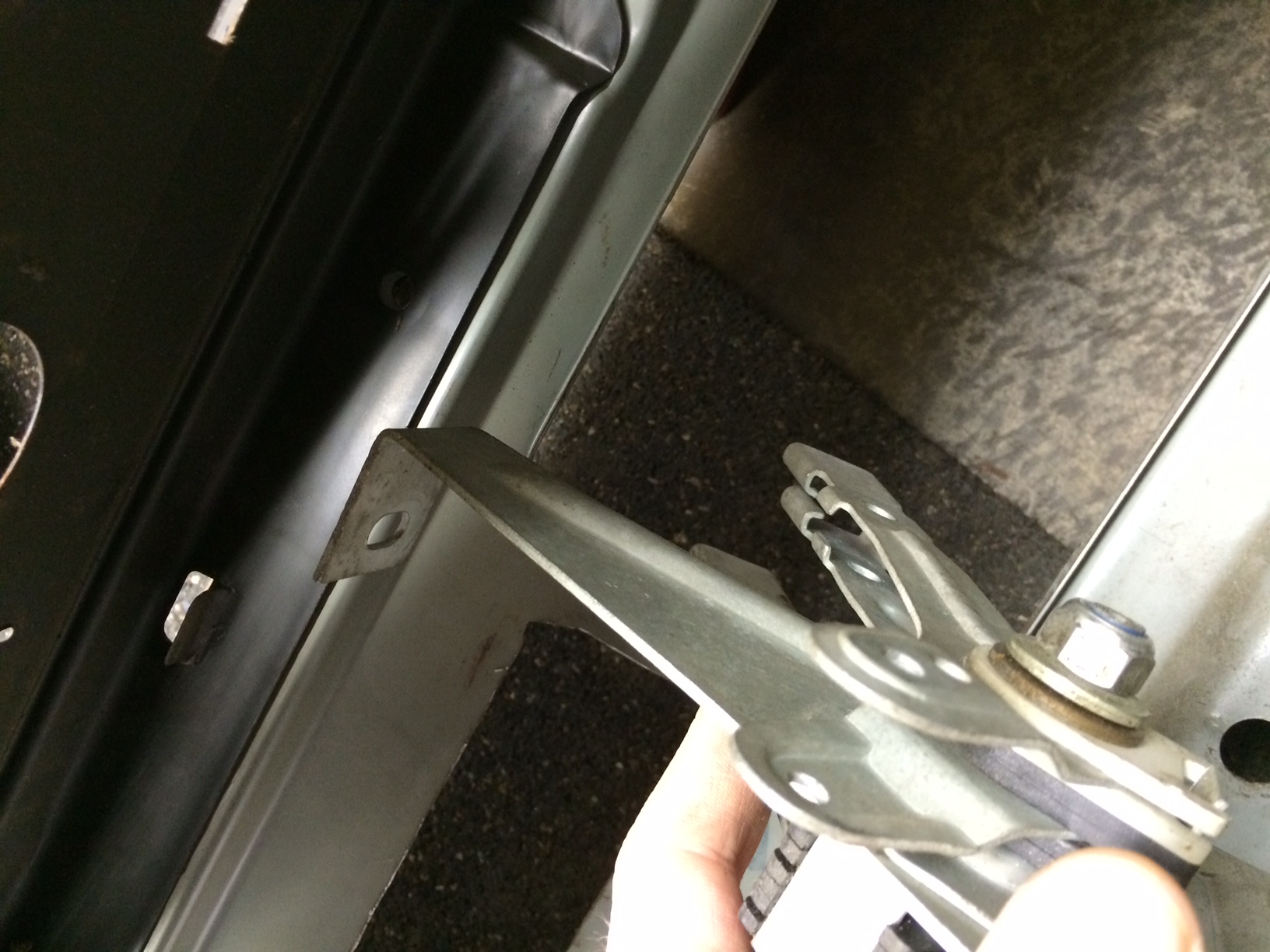

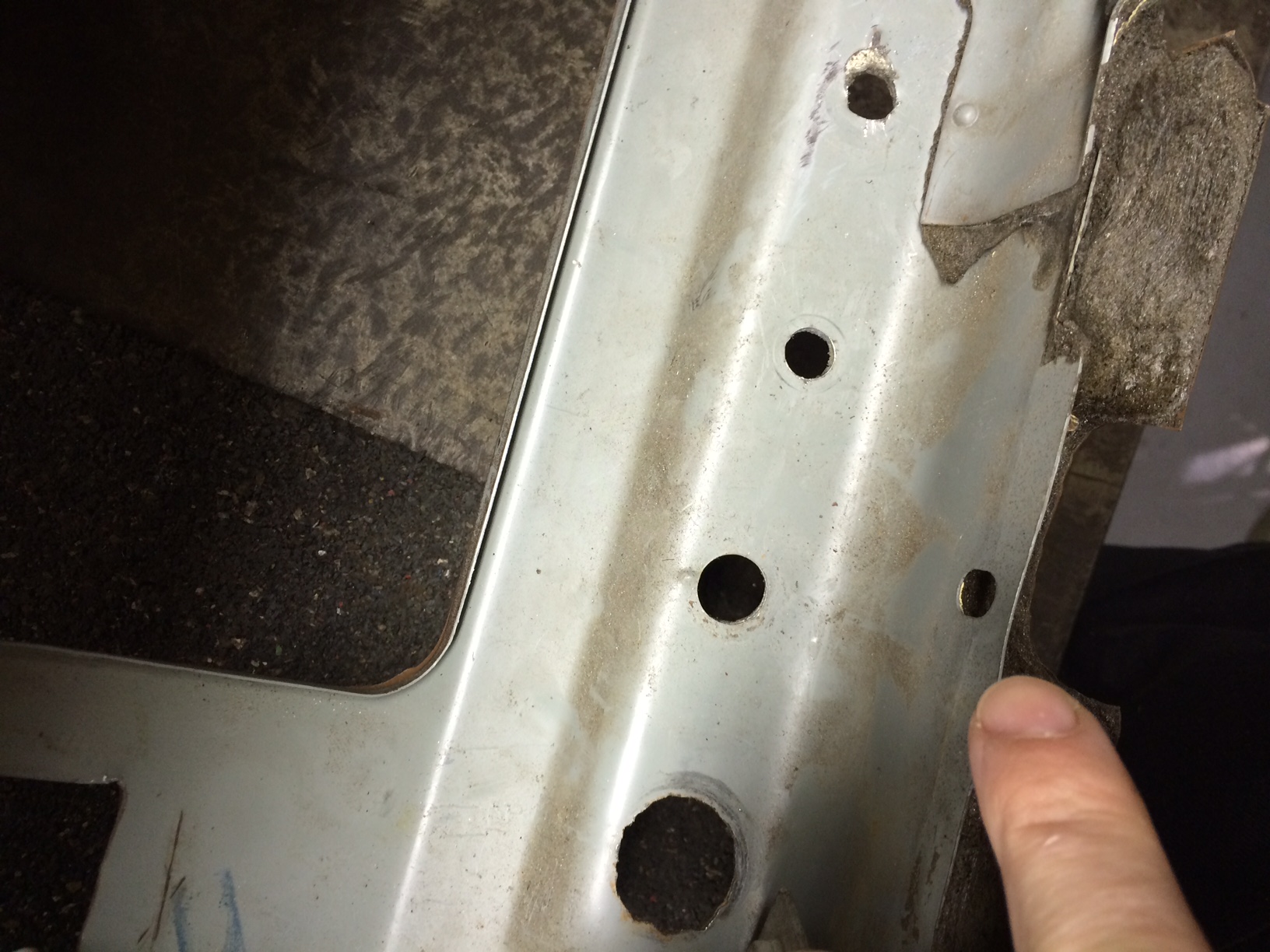

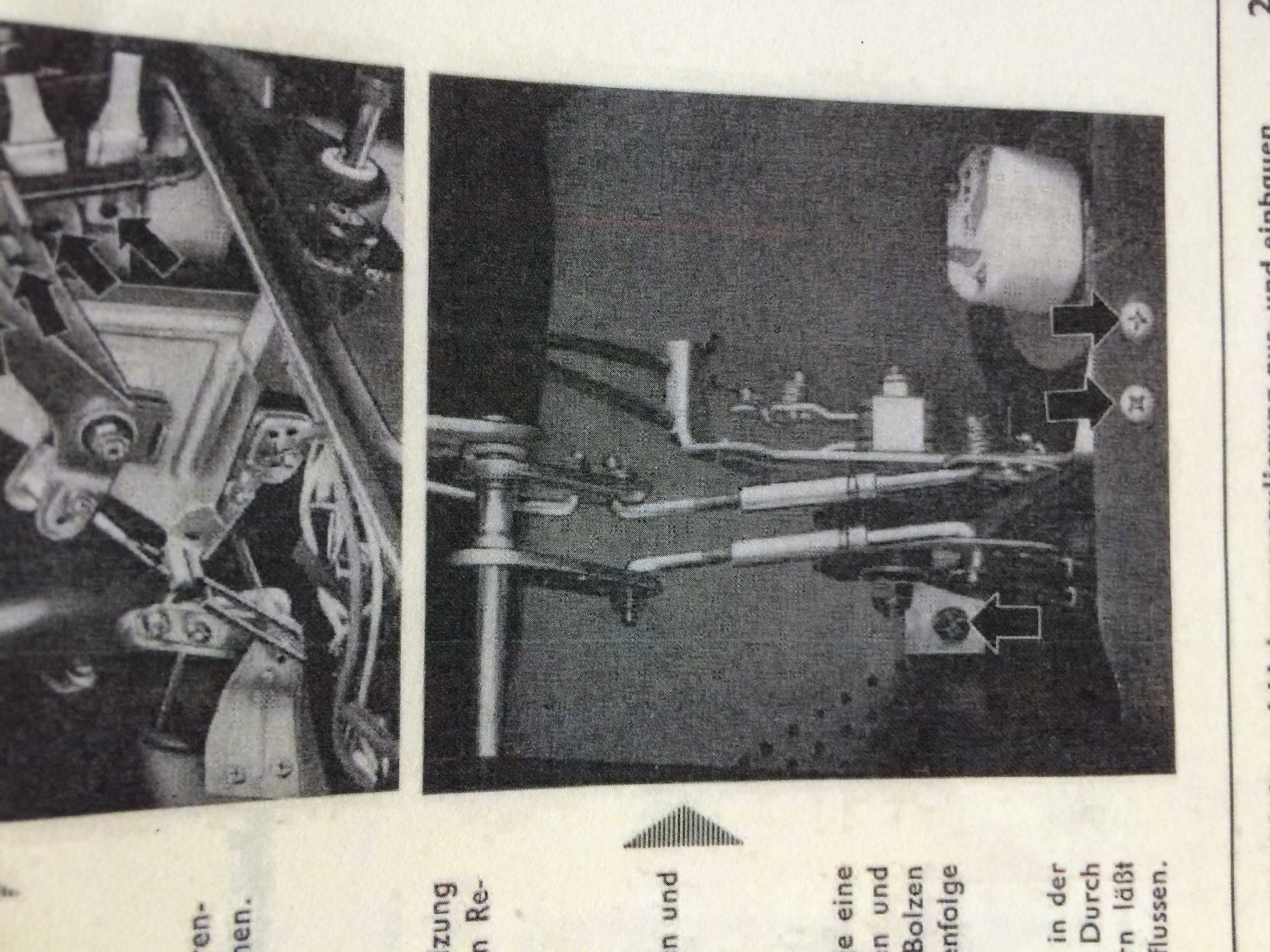

hatte mich heute an den Einbau des Heizungsregelung gemacht. Leider musste ich feststellen, dass die Montagepunkte nicht passen. Die im Reparaturleitfaden angegebenen Löcher existieren an meinem Armaturenbrett nicht. Dazu kommt, dass der Abstand zur oberen geplanten - aber nicht vorhandenen Verschraubung - siehe Pfeil in der Rep.-Anleitung viel zu groß ist. Muss hier noch ein weiteres Teil verbaut werden?

Entweder bin ich blind oder blöd?!

Kann mir hier jmd weiterhelfen, evtl. Bilder schicken?
Vielen Dank.

EDIT: Armaturenbrett ist bereits eingebaut, altes Armaturenbrett wurde hierfotografiert. Sind aber baugleich. Das Teil war leider schon beim Kauf nicht eingebaut...

[TimKC]

Guten Morgen,

kann mir hier keiner weiterhelfen oder handelt es sich bei dem Einbau um ne Kleinigkeit und ich hab was übersehen?

[Rolf-Stephan Badura]

Hallo Tim,

Schreib bei solchen Fragen doch bitte mal das Modelljahr um das geht hinzu,
(oder benutze ein Signature, siehe "Persönlicher Bereich", "Profil", "Signatur ändern")
damit man nicht immer raten muss - scheint eher T2a zu sein, oder...

Ist da aber unter dem Armaturenbrett etwas eng für Photoshootings -
hab auch nur 1-2 unscharfe Bilder davon (T2b) - hatte mir aber gereicht

Hältst Du es vielleicht verdreht? - kann ich auf Deinen Teilbildern so nicht erkennen



Besuch vielleicht mal einen T2a Kollegen in Deiner Nähe zur Einsichtnahme...

Grüße

[TimKC]

Hallo,

erstmal vielen Dank, dass du dich erweichen lassen konntest hier zu antworten

Hab deinen Rat befolgt und meine Signatur + Avatar angepasst.

Leider kenne ich niemanden in meiner Nähe mit einen T2...

[Matthias S.]

Sind 20,2 Km nicht in der Nähe? Kannst gerne vorbeikommen. Allerdings gibt es nur T2b zum gucken, dafür aber 4 davon und es werden schnell mehr..
Grüße, Matthias

[TimKC]

Ja hallo,

das Angebot werde ich gerne annehmen. Melde mich über PN bei dir!

[Norbert*848b]

Hallo Tim,

Die im Reparaturleitfaden angegebenen Löcher existieren an meinem Armaturenbrett nicht. Dazu kommt, dass der Abstand zur oberen geplanten - aber nicht vorhandenen Verschraubung - siehe Pfeil in der Rep.-Anleitung viel zu groß ist.

Irgendwie werde ich das Gefühl nicht los, dass Du da ein Armaturenbrett vom T2b hast. Vielleicht mal (Übersichts-)Bild einstellen?
Ich muss auch ehrlich zugeben, dass ich aus Deinen Aufnahmen leider nicht schlau werde. :unbekannt:
Mach Dich aber auf grundsätzliche Unterschiede zwischen nachstehend genannten Baujahren bereit. Der Bildkatalog aus der Knappmannsammlung dürfte weiterhelfen:
http://www.michaelknappmann.de/bulli/mi ... 02500.html
Die Zeichnung oben gilt ab dem Modelljahr '74 wenn ich micht nicht täusche, unten rechts ist das vom T2a/T2ab und vom frühen T2b abgebildet. Da siehst Du auch, dass die Hebelaufnahme verschieden gestaltet ist, gerade was die obere Befestigung betrifft.
Anbei eine schärfere Detailzeichnung:

Frischluft Heizung.pdf

[Sgt. Pepper]

Hallo Tim,

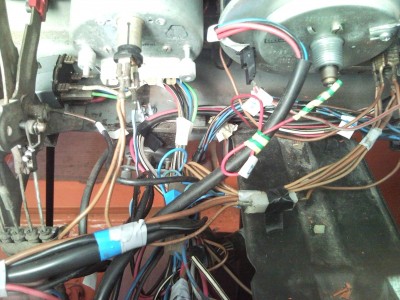

hilft dir eventuell dieses Bild der Befestigung vom T2b?

Gemäß dem Fall, du willst die Hebel vom T2b am Armaturenbrett befestigen. Leider habe ich keine Aufnahme der oberen Befestigung gemacht...

Grüße,
Stephan

[TimKC]

Hallo,

ich glaube, ich hab die Lösung gefunden. Ich hab tatsächlich ein T2b Armaturenbrett, deshalb sind die Montagepunkte unterschiedlich. Das wusste ich vorher nicht, dachte die sind gleich. Die Frischluftregulierung ist vom T2a...

Danke für eure Unterstützung.

Hat zufällig jmd die Regulierung vom T2b übrig, die er loswerden will?

Gruß Tim

[Rolf-Stephan Badura]

Hallo Tim,

ich glaube eher Du brauchst ein T2a Armaturenbrett, sonst passt vieles anderes nicht...

Grüße


(Gesendet vom Smartphone)
