Hallo ich muss hier auch noch mal was sagen. Also die Lambdasonde im Endrohr zu setzen ist gar nicht gut. Das geht vielleicht wenn man Vollast am Prüfstand fährt. Für ne Regelung ist das überhaupt nicht geeignet aus 3 Gründen.
1. Zu kalt wenn man nicht dauerhaft vollgas fährt. In der Stadt z.B. versottet die viel zu schnell
2. Zu weit weg. Die Regelung wird nicht mehr richtig funktionieren.
3. Zu nah am Endrohr Ausgang. Wenn man nicht dauerhaft Vollgas fährt, gibt es erhebliche Pulsation im Auspuff. Dabei kann es zu Zuständen kommen bei denen Frischgas zur Sonde gezogen wird die das Messen nahezu unmöglich machen bzw. Sehr stark verfälscht wird.
Ich hab das zu einstellen meiner Weber (da braucht man alle 4 Krümmer bei Solex original Typ 4 reichen Krümmer 2&4) folgendermaßen gelöst:

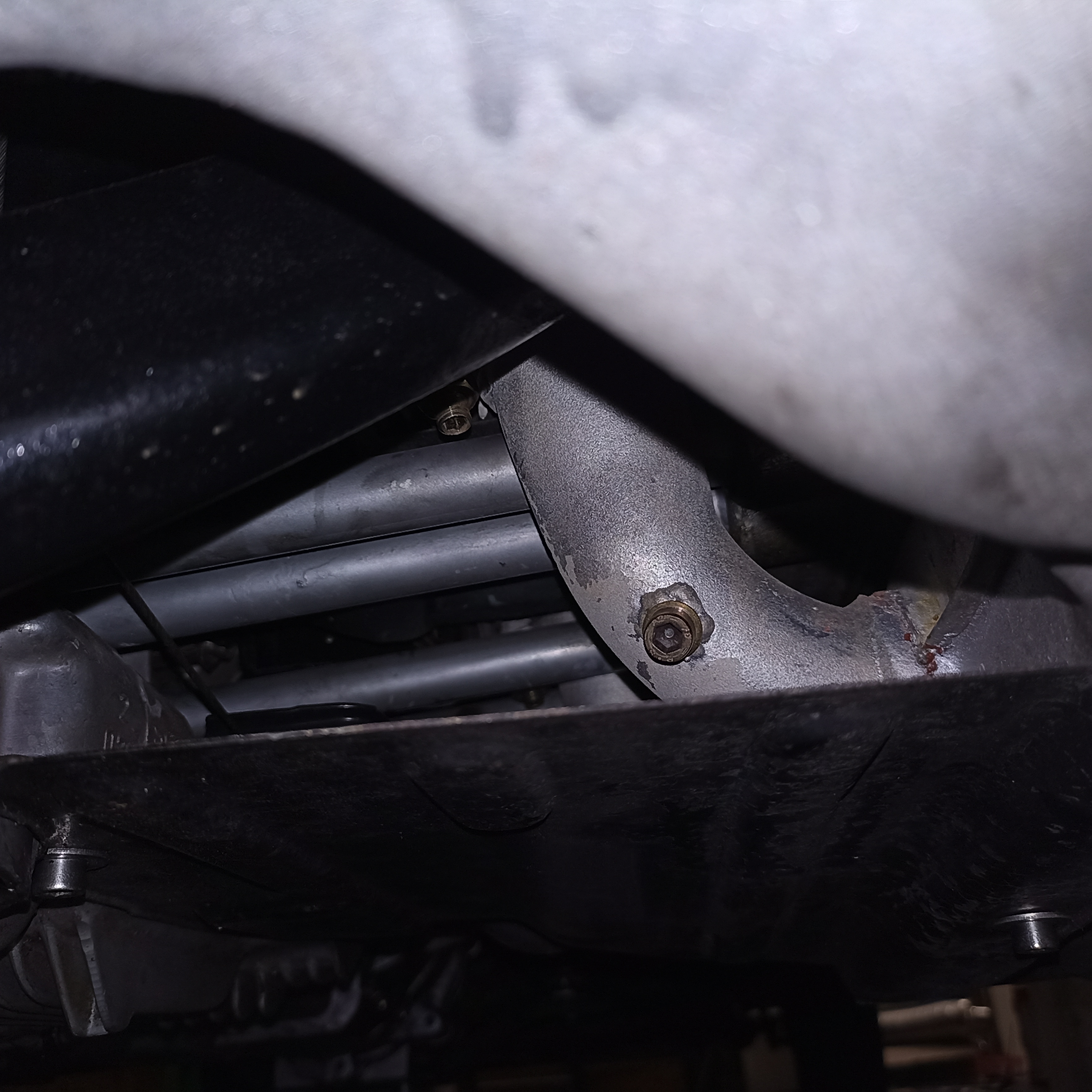

- Man bohre 6er Löcher in die 4 Krümmer
- 6 er Edrlstahl Muttern dicht aufschweißen bz. löten
- 4x 6er Röhrchen mit 6er Außengewinde und auf der anderen Seite kommt ein 6er Silikon Schlauch drauf.
Die werden dann in die Muttern geschraubt.
- in ein Rundmaterial das Gewinde für die Lambdasonde bohren
- in das Sackloch von oben und von vorne ein Loch bohren und 6er Gewinde schneiden und auf beide auch noch so ein 6er Rohrchen mit Gewinde befestigen.
Jetzt kann man vorne den Schlauch aufstecken und jeweils an den aktuellen Krümmer aufstecken.
Nach oben muss mindestens 30 besser 50 cm Schlauch aufgesteckt werden das auch hier keine Rückbelüftung stattfindet.
Im Leerlauf kann man nun wunderbar das Gemisch für jeden Zylinder einstellen und der Schlauch ist mit dickem Handschuh in sec. Umgesteckt.
Für kurze Fahrten hab ich das auch schon dran gelassen aber dauerhaft ist das natürlich nix. Da nehme ich gerne die Buchse im Vintage Speed die sehr gut funktioniert.
Bei dinem Serien Schalldämpfer würde ich mir die Bilder von den aufgeschnittenen Schalldämpfern suchen und schauen ob man die Sonde nicht auch an der Seite einschweißen kann.
Lambdasonde im Typ4 Endtopf nachrüsten
- bullijochen
- Wohnt im T2!
- Beiträge: 2040
- Registriert: 04.07.2010 13:49
- IG T2 Mitgliedsnummer: 0
- bullijochen
- Wohnt im T2!
- Beiträge: 2040
- Registriert: 04.07.2010 13:49
- IG T2 Mitgliedsnummer: 0
- T2a/b Camper
- T2-Süchtiger
- Beiträge: 204
- Registriert: 20.05.2015 06:51
- IG T2 Mitgliedsnummer: 0
Re: Lambdasonde im Typ4 Endtopf nachrüsten
Ich bin sehr überrascht das die Lambdasonde es schafft durch so ein dünnes Schläuchlein zu schnüffeln denn es handelt sich ja quasi um ein Sackloch.
Aber die Idee gefällt mir.
Danke schön für die ausführliche Erklärung und die Bilder.
Aber die Idee gefällt mir.
Danke schön für die ausführliche Erklärung und die Bilder.
Es grüßt aus dem schönen Nordhessen der Klaus.
- bullijochen
- Wohnt im T2!
- Beiträge: 2040
- Registriert: 04.07.2010 13:49
- IG T2 Mitgliedsnummer: 0
Re: Lambdasonde im Typ4 Endtopf nachrüsten
Das funktioniert ganz hervorragend.T2a/b Camper hat geschrieben: ↑07.05.2024 20:25 Ich bin sehr überrascht das die Lambdasonde es schafft durch so ein dünnes Schläuchlein zu schnüffeln denn es handelt sich ja quasi um ein Sackloch.
Aber die Idee gefällt mir.
Danke schön für die ausführliche Erklärung und die Bilder.
Gruß Jochen
- schrauberger
- Wohnt im T2!
- Beiträge: 1402
- Registriert: 25.03.2013 17:27
- IG T2 Mitgliedsnummer: 0
Re: Lambdasonde im Typ4 Endtopf nachrüsten
Hallo Klaus, weshalb Sackloch?
Das Abgas strömt auf Höhe der Sonde seitlich in den besser 50cm langen Schlauch ins Freie. Oder hab ich das falsch verstanden?
Auch mich wundert daß das so funktioniert.
Schöne, verhältnismäßig einfache Möglichkeit durch umstecken mal wirklich an allen Zylindern das Gemisch zu messen
Ralph
Das Abgas strömt auf Höhe der Sonde seitlich in den besser 50cm langen Schlauch ins Freie. Oder hab ich das falsch verstanden?
Auch mich wundert daß das so funktioniert.
Schöne, verhältnismäßig einfache Möglichkeit durch umstecken mal wirklich an allen Zylindern das Gemisch zu messen
Ralph
Schöne Grüße aus Geisingen,
Biete in Originalqualität:
Reparaturbleche für Laderaumboden und
Typ4 Wärmetauscher.
Sämtliche BKV-Unterdruckleitungen und
Nachlaufleitungen für Bremsflüssigkeit.
Biete in Originalqualität:
Reparaturbleche für Laderaumboden und
Typ4 Wärmetauscher.
Sämtliche BKV-Unterdruckleitungen und
Nachlaufleitungen für Bremsflüssigkeit.
- bullijochen
- Wohnt im T2!
- Beiträge: 2040
- Registriert: 04.07.2010 13:49
- IG T2 Mitgliedsnummer: 0
Re: Lambdasonde im Typ4 Endtopf nachrüsten
Genauso ist ist rs Ralph. Der Volumenstrom ist vollig ausreichend. Beim drehen an den schrauben hat man sofort Rückmeldung am Meßgerät. Der vordere Schlauch sollte nicht länger wie ~10cm sein.schrauberger hat geschrieben: ↑08.05.2024 05:19 Das Abgas strömt auf Höhe der Sonde seitlich in den besser 50cm langen Schlauch ins Freie. Oder hab ich das falsch verstanden?
Ich arbeit mit dem System nicht nur privat schon seid über 20 Jahren.
- schrauberger
- Wohnt im T2!
- Beiträge: 1402
- Registriert: 25.03.2013 17:27
- IG T2 Mitgliedsnummer: 0
Re: Lambdasonde im Typ4 Endtopf nachrüsten
Hi Jochen, ich bau gerade Deine Messeinrichtung nach. Was mir auffällt ist der sehr geringe Abstand vom Krümmerflansch zur M6 Mutter.
Muss das so kurz sein?
Die Temperatur so kurz nach dem Flansch ist ja sicher extrem hoch.
Gefühlsmäßig wär mir mit etwas mehr Länge wohler.
Auch um die Mutter etwas mehr geschützt ca.60cm hinter dem Krümmerflansch leicht seitlich an zu bringen.
Ralph
Muss das so kurz sein?
Die Temperatur so kurz nach dem Flansch ist ja sicher extrem hoch.
Gefühlsmäßig wär mir mit etwas mehr Länge wohler.
Auch um die Mutter etwas mehr geschützt ca.60cm hinter dem Krümmerflansch leicht seitlich an zu bringen.
Ralph
Schöne Grüße aus Geisingen,
Biete in Originalqualität:
Reparaturbleche für Laderaumboden und
Typ4 Wärmetauscher.
Sämtliche BKV-Unterdruckleitungen und
Nachlaufleitungen für Bremsflüssigkeit.
Biete in Originalqualität:
Reparaturbleche für Laderaumboden und
Typ4 Wärmetauscher.
Sämtliche BKV-Unterdruckleitungen und
Nachlaufleitungen für Bremsflüssigkeit.
- bullijochen
- Wohnt im T2!
- Beiträge: 2040
- Registriert: 04.07.2010 13:49
- IG T2 Mitgliedsnummer: 0
Re: Lambdasonde im Typ4 Endtopf nachrüsten
Ich hab die an der Stelle da man da geschickt hinkommt. Ich hab ja Wärmetauscher da ist nicht so viel Platz. Die Mutter und die Verschlussschraube haben bisher bisher keine Probleme gemacht.
Bei der Abgastemperatur hab ich jetzt für den Leerlauf auch keine Bedenken. Aber da wo du es hast funktioniert es sicher auch. Was du noch bedenken solltest wie weit sind die Zylinder im Schalldämpfer noch getrennt. Wenn der Weg zu kurz ist dann kommt es auch zu Gasvermischungen zwischen den Zylindern. Das pulsiert ordentlich hin und her im Leerlauf.
Gruß Jochen
Bei der Abgastemperatur hab ich jetzt für den Leerlauf auch keine Bedenken. Aber da wo du es hast funktioniert es sicher auch. Was du noch bedenken solltest wie weit sind die Zylinder im Schalldämpfer noch getrennt. Wenn der Weg zu kurz ist dann kommt es auch zu Gasvermischungen zwischen den Zylindern. Das pulsiert ordentlich hin und her im Leerlauf.
Gruß Jochen
