Scheibenrahmen Reparatur
- Norbert*848b
- *
- Beiträge: 7207
- Registriert: 30.10.2013 21:57
- IG T2 Mitgliedsnummer: 848
Re: Scheibenrahmen Reparatur
Moin,
Ich zitiere einmal aus:
forum/viewtopic.php?f=7&t=19077#p191950
Ansonsten kann man sich auch eine Schablone mit Hilfe der alten Windschutzscheibe basteln. Leider habe ich das nicht mehr genau in Erinnerung, ich glaube es sollte rings herum so ein Rand von 6 mm größer ist als die Scheibe selbst sein, vielleicht auch 7 mm. Eventuell findet sich jemand, der die Scheibe gerade draußen hat und einmal, z.B. in der Mitte, die Höhe nachmessen könnte, dann ließe sich das genaue und endgültige Maß ermitteln. Die Scheibe selbst sollte 576 mm in der Höhe und 1558 mm in der Breite als Maximalwerte haben.
@ Nico: Dann gib doch bitte schon einmal das Höhenmaß des Scheibenrahmens in der Mitte an. ... ist ja auch von allgemeinem Interesse.
Ich zitiere einmal aus:
forum/viewtopic.php?f=7&t=19077#p191950
Ansonsten kann man sich auch eine Schablone mit Hilfe der alten Windschutzscheibe basteln. Leider habe ich das nicht mehr genau in Erinnerung, ich glaube es sollte rings herum so ein Rand von 6 mm größer ist als die Scheibe selbst sein, vielleicht auch 7 mm. Eventuell findet sich jemand, der die Scheibe gerade draußen hat und einmal, z.B. in der Mitte, die Höhe nachmessen könnte, dann ließe sich das genaue und endgültige Maß ermitteln. Die Scheibe selbst sollte 576 mm in der Höhe und 1558 mm in der Breite als Maximalwerte haben.
@ Nico: Dann gib doch bitte schon einmal das Höhenmaß des Scheibenrahmens in der Mitte an. ... ist ja auch von allgemeinem Interesse.
Freundliche Grüße aus Algermissen
Norbert
Norbert
Re: Scheibenrahmen Reparatur
Hallo Nico,
danke für dein Angebot. Es wäre echt super wenn du mir helfen würdest und nachfolgende Kontrollmaße ermittelst:

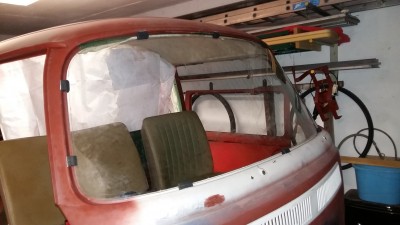

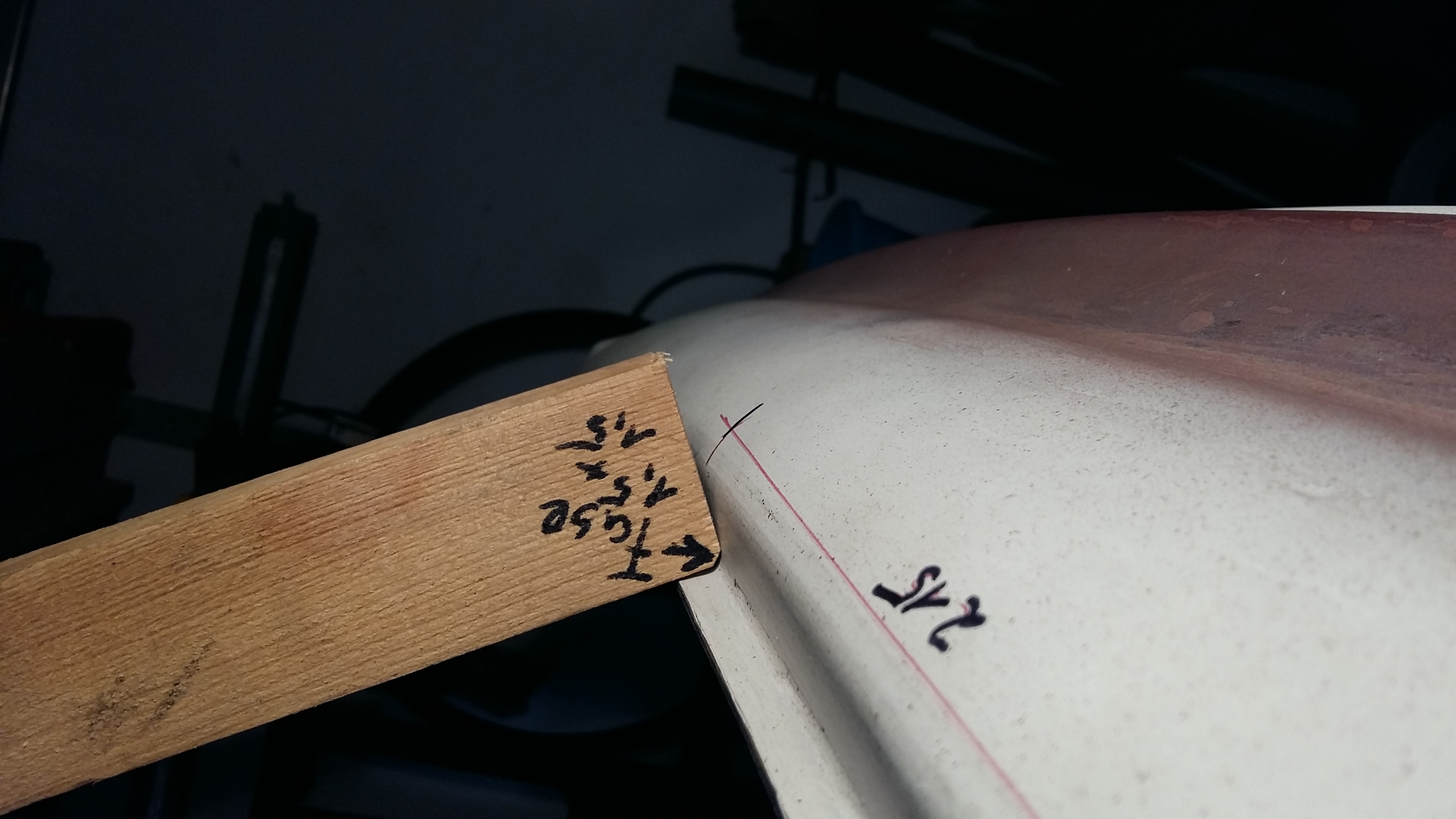

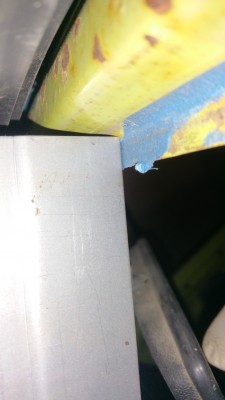

1. Lichte Weite vom Scheibenrahmen mittig (ca. 215mm rechts von der linken Scheibenwischerwelle). Siehe Bild 1. Bei mir sind es 591mm. Der Blechkragen der die Dichtung fixiert dient als Anschlag für meine "Meßlatte"

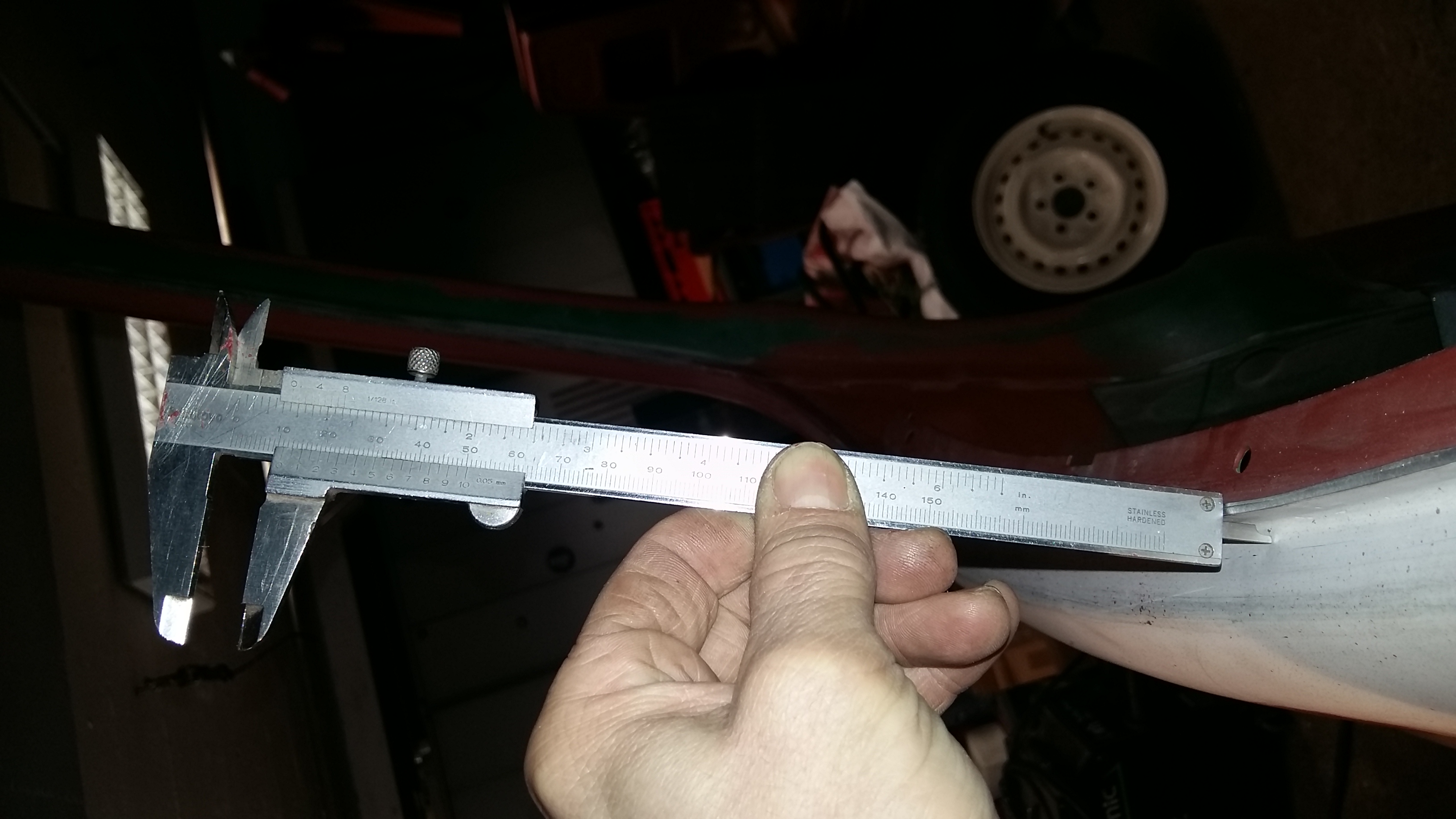

2.Welche Höhe hat der Blechkragen? Ich habe im Bereich des Reparaturblechs 10 Stellen gemessen. Es gibt Maße von 11-13mm wobei die 13mm in den unteren Ecken rechts und links zu finden sind.
3. Ist der Blechkragen vom Blech innen überall so hoch wie der vom Blech außen, oder gibt es Stellen wo beide nicht bündig zur Dichtung sind?
Beste Grüße
Frank
danke für dein Angebot. Es wäre echt super wenn du mir helfen würdest und nachfolgende Kontrollmaße ermittelst:
1. Lichte Weite vom Scheibenrahmen mittig (ca. 215mm rechts von der linken Scheibenwischerwelle). Siehe Bild 1. Bei mir sind es 591mm. Der Blechkragen der die Dichtung fixiert dient als Anschlag für meine "Meßlatte"
2.Welche Höhe hat der Blechkragen? Ich habe im Bereich des Reparaturblechs 10 Stellen gemessen. Es gibt Maße von 11-13mm wobei die 13mm in den unteren Ecken rechts und links zu finden sind.
3. Ist der Blechkragen vom Blech innen überall so hoch wie der vom Blech außen, oder gibt es Stellen wo beide nicht bündig zur Dichtung sind?
Beste Grüße
Frank
- Norbert*848b
- *
- Beiträge: 7207
- Registriert: 30.10.2013 21:57
- IG T2 Mitgliedsnummer: 848
Re: Scheibenrahmen Reparatur
Hmm, 591 - 576 (Scheibenhöhe) = 15, geteilt durch 2 = 7,5 mm.
... passt eigentlich mit dem überein was ich mit dem Abstand angemerkt hatte:
... warten wir aber einmal Nico's Messung ab.
Freundliche Grüße aus Algermissen
Norbert
Norbert
Re: Scheibenrahmen Reparatur
Hallo Frank,
mir erscheint der Blechkragen ziemlich hoch - kann mich aber auch irren.
ich guck heute Nachmittag mal nach.
mir erscheint der Blechkragen ziemlich hoch - kann mich aber auch irren.
ich guck heute Nachmittag mal nach.
Re: Scheibenrahmen Reparatur
Hallo! Ich schicke morgen die Bilder
Ein paar Fragen habe ich, dass ich es genau mache:
Es geht dir lediglich um die Rahmenhöhe (blechkragen) unten, oder hast du auch die Seiten neu gemacht? Dann messe ich dir den alle 20 cm mal raus und notiere die Messpunkte.
Willst du denn die Höhe der Scheibe mit einem Maßband in der Wölbung der Scheibe oder so wie du, rausgemessen als "starres Maß". Ich bin zwar kein Karosseriebauer, aber ich denke, dass das Y-Maß auch wichtig ist. Nicht nur das X Maß..
Ich gebe mein Bestes!
Gruß Nico
Ein paar Fragen habe ich, dass ich es genau mache:
Es geht dir lediglich um die Rahmenhöhe (blechkragen) unten, oder hast du auch die Seiten neu gemacht? Dann messe ich dir den alle 20 cm mal raus und notiere die Messpunkte.
Willst du denn die Höhe der Scheibe mit einem Maßband in der Wölbung der Scheibe oder so wie du, rausgemessen als "starres Maß". Ich bin zwar kein Karosseriebauer, aber ich denke, dass das Y-Maß auch wichtig ist. Nicht nur das X Maß..
Ich gebe mein Bestes!
Gruß Nico
Re: Scheibenrahmen Reparatur
Guten Abend Nico,
Um hier eine 1. Kontrolle zu haben reicht mir das "starre Maß" ohne Wölbung. Dieses war bei mir 591mm - Scheibenhöhe 576mm = 15mm wie Norbert schon richtig genannt hat.

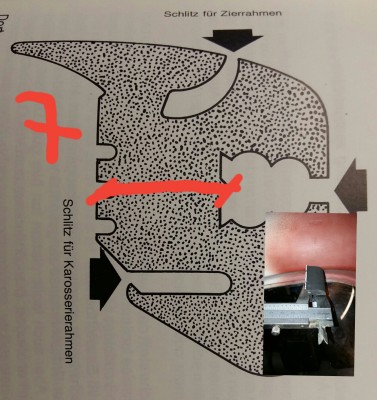

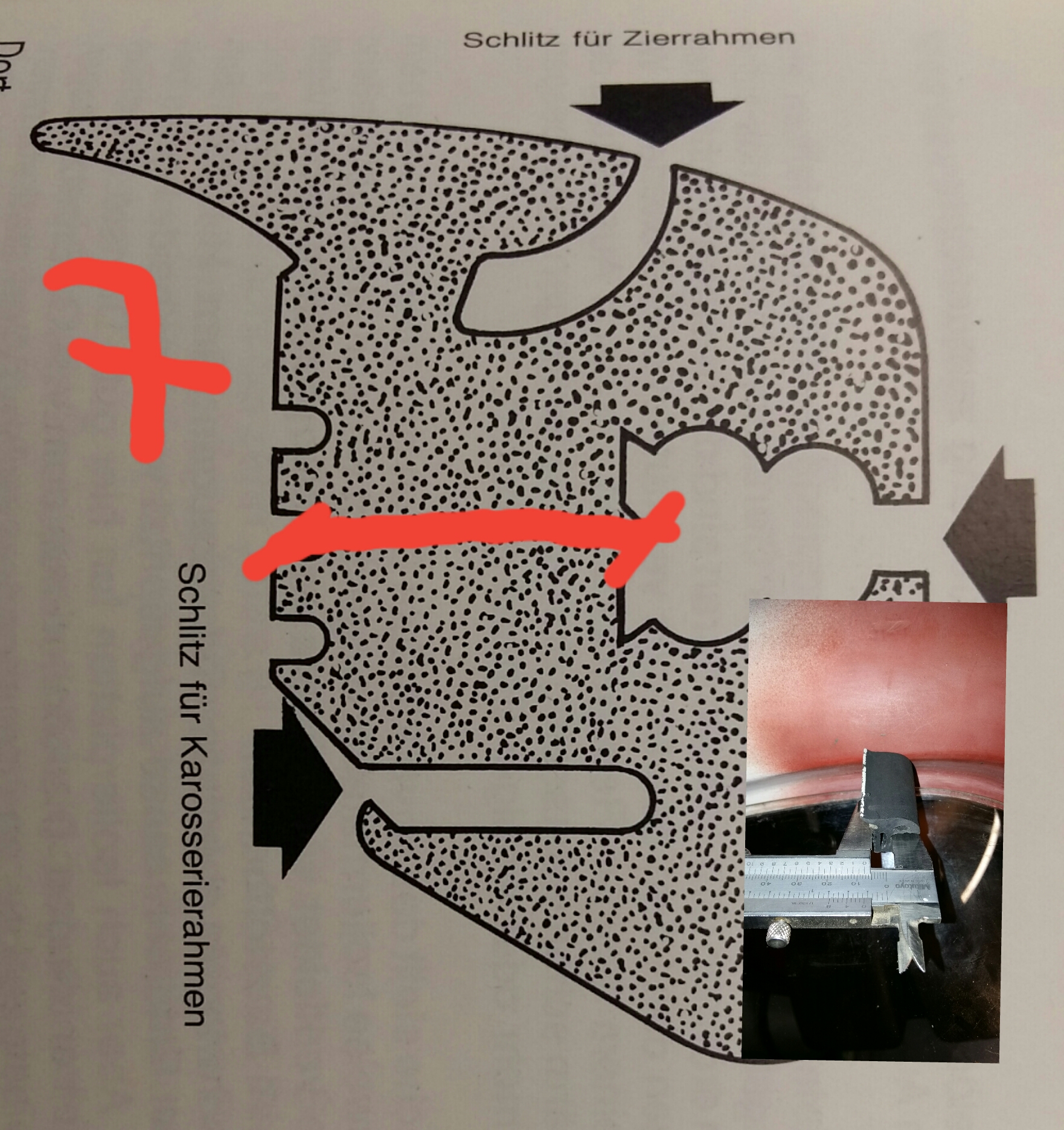

Ich habe heute die alte Dichtung zerschnitten und vermessen. 7mm ist das Maß vom Blechrahmen bis zur Scheibe. Also können die 591mm nicht so ganz falsch sein
Anschließend habe ich die Scheibe mit kurzen Abschnitten eingesetzt.
Sah eigentlich auch nicht schlecht aus... aber in den unteren Bögen habe ich Abweichungen festgestellt:
1. Blechkragen hier 13mm hoch
2. Maß zwischen Scheibe und Blech hier bis zu 10mm und nicht 7mm
Grüße
Frank
Ja so ist es. Ich benötige die Höhe nur unten vom Blechkragen bis in den Bogen rechts und links. Die A-Säulen sind nicht neu.Es geht dir lediglich um die Rahmenhöhe (Blechkragen) unten, oder hast du auch die Seiten neu gemacht? Dann messe ich dir den alle 20 cm mal raus und notiere die Messpunkte.
Beim Einbau hatte ich die Probleme mit der Höhe. Es scheint, dass die orginale Scheibe zu hoch ist oder der Rahmen auf der ganzen Länge zu niedrig.Willst du denn die Höhe der Scheibe mit einem Maßband in der Wölbung der Scheibe oder so wie du, rausgemessen als "starres Maß". Ich bin zwar kein Karosseriebauer, aber ich denke, dass das Y-Maß auch wichtig ist. Nicht nur das X Maß..
Ich gebe mein Bestes!
Um hier eine 1. Kontrolle zu haben reicht mir das "starre Maß" ohne Wölbung. Dieses war bei mir 591mm - Scheibenhöhe 576mm = 15mm wie Norbert schon richtig genannt hat.
Ich habe heute die alte Dichtung zerschnitten und vermessen. 7mm ist das Maß vom Blechrahmen bis zur Scheibe. Also können die 591mm nicht so ganz falsch sein
Anschließend habe ich die Scheibe mit kurzen Abschnitten eingesetzt.
Sah eigentlich auch nicht schlecht aus... aber in den unteren Bögen habe ich Abweichungen festgestellt:
1. Blechkragen hier 13mm hoch
2. Maß zwischen Scheibe und Blech hier bis zu 10mm und nicht 7mm
Grüße
Frank
Re: Scheibenrahmen Reparatur
Dein Blechkragen ist zu hoch.
Bei mir beträgt er zw. 7 bis 10 mm.
Ich denke, dass wird das Problem schon sein...
Bei mir beträgt er zw. 7 bis 10 mm.
Ich denke, dass wird das Problem schon sein...
Re: Scheibenrahmen Reparatur
Hallo zusammen,
ich habe nun die Maße für euch!
Ich gehe (von vorne stehend) mal auf die linke sowie rechte Ecke ein:
Ecke links:

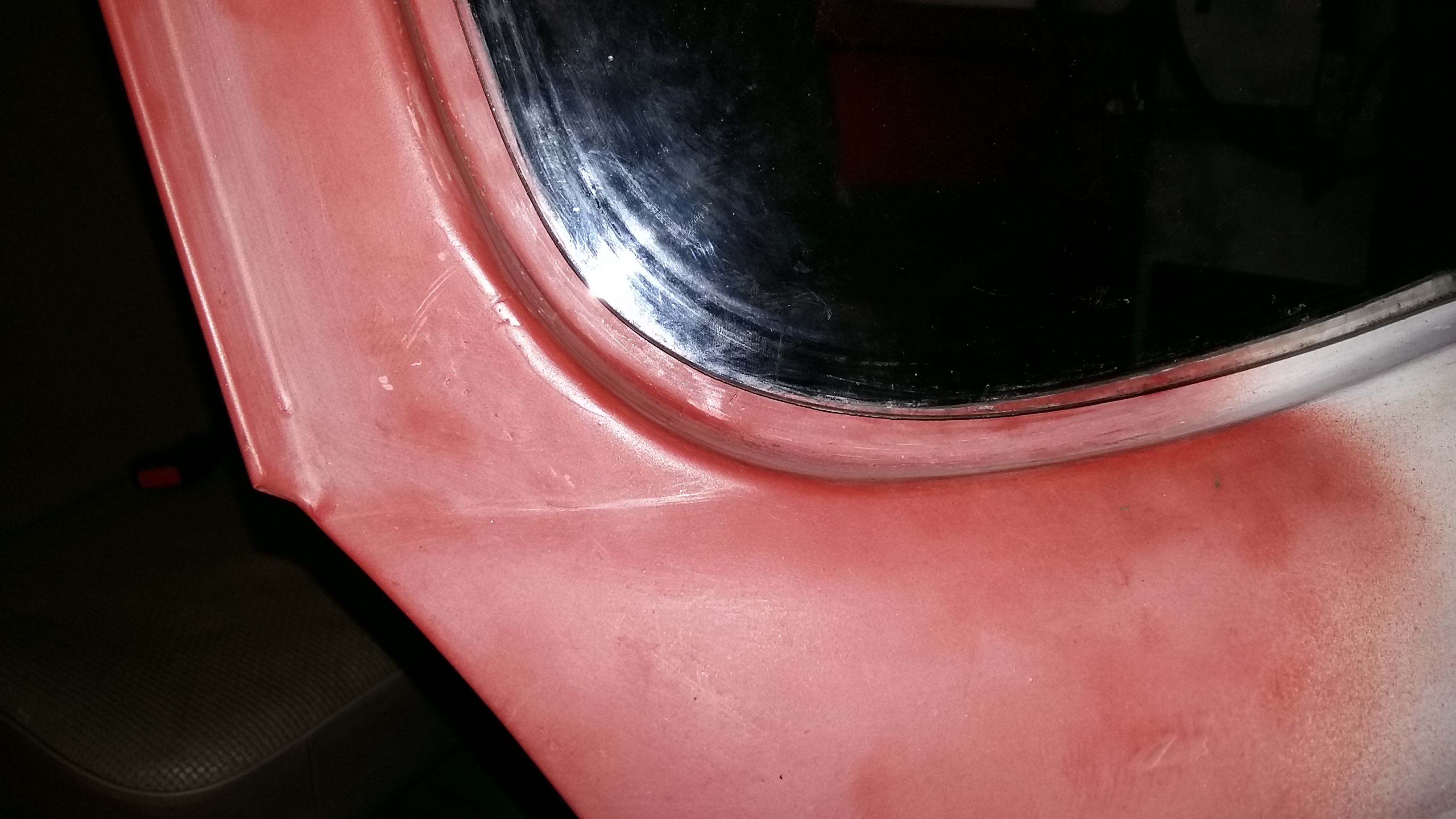

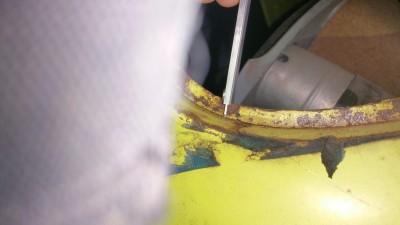

- der Blechkragen ist zwischen 8 und 10 Millimeter dort. Wobei (je 1cm schritt) einige Maße bei 9 waren! Das Foto 1 zeigt die Stelle an der es 8 waren Ecke rechts:
- der Blechkragen ist auch hier zwischen 8 und 10 Millimeter. Wobei (je 1cm schritt) einige Maße bei 9 waren! Das Foto 2 zeigt die Stelle an der es 8 waren Der komplette Blechkragen betrug zwischen diesen beiden Ecken 10mm!!!
Dann zu deinen Maßwünschen bzgl der genauen Stellen:
Ich war mir nicht mehr sicher ob du die Scheibenwischdüse meintest, bzw. die Bohrung der Scheibenwischerwelle...
Scheibenwischerwelle - 215 mm Maß:592mm
Düse - 215mm Maß: 594mm

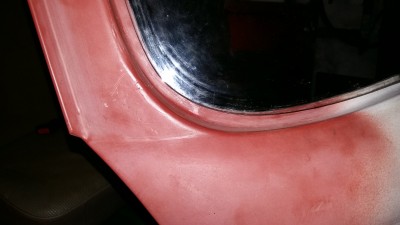

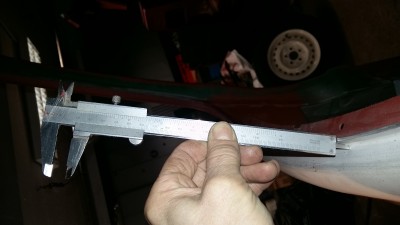

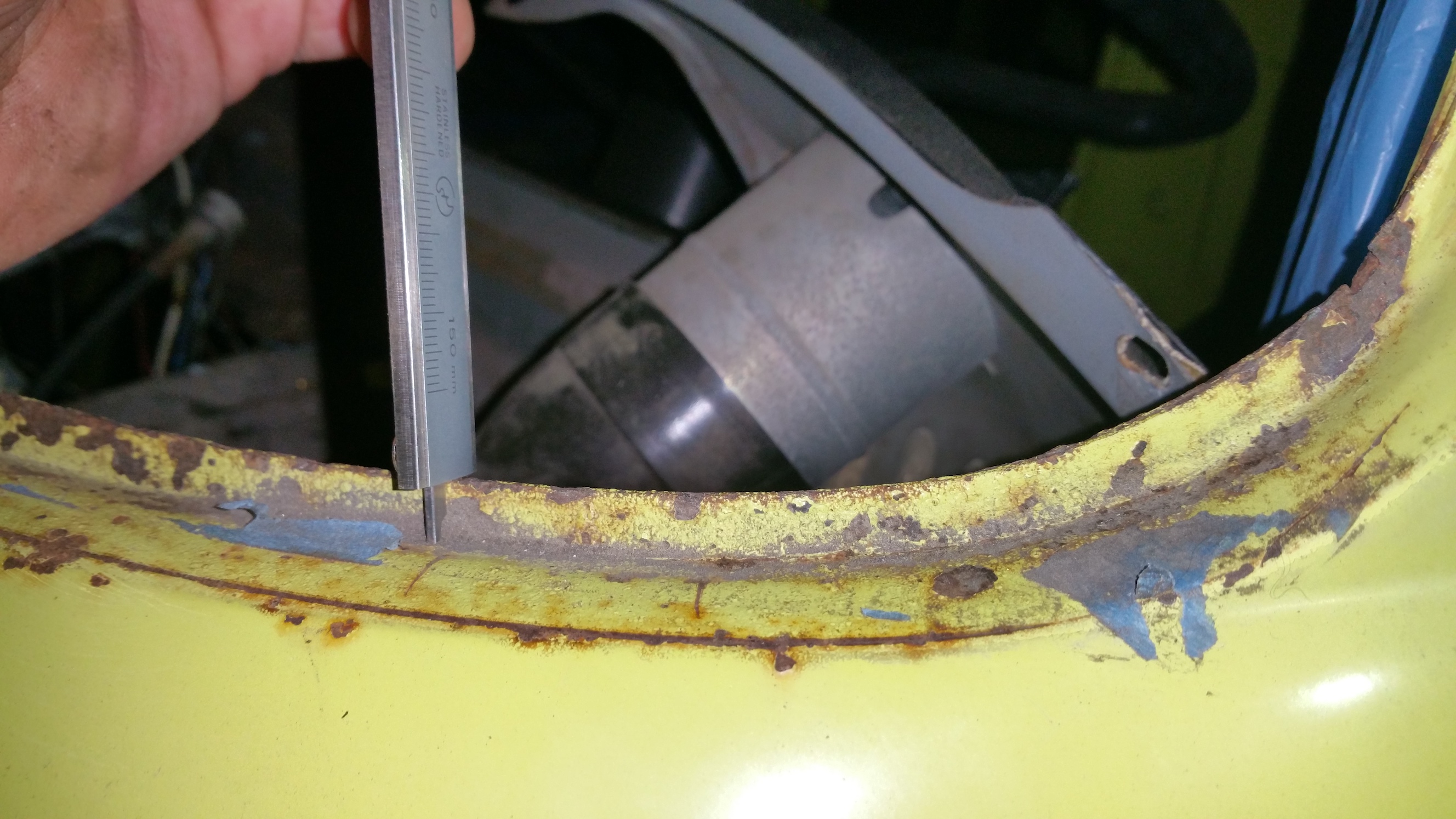

Wie ich gemessen habe ist in Bild 3 und 4 zu sehen:
Die Metallleiste habe ich direkt in die Rundung angelegt. (Der Abstand zum Grund sind 2mm also Eckenradius R2)

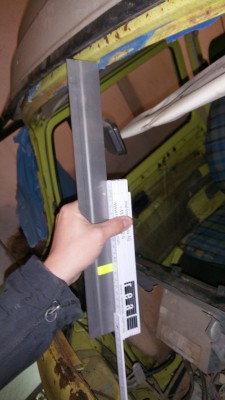

von der Metallleiste selbst habe ich 30,0cm abgemessen und mir dem Aufkleber markiert. Die übrige Distanz von unten mit dem Zollstock (habe darauf geachtet dass kein Knick drin ist)
Ich hoffe es bringt dich weiter?!
Gruß Nico
ich habe nun die Maße für euch!
Ich gehe (von vorne stehend) mal auf die linke sowie rechte Ecke ein:
Ecke links:
- der Blechkragen ist zwischen 8 und 10 Millimeter dort. Wobei (je 1cm schritt) einige Maße bei 9 waren! Das Foto 1 zeigt die Stelle an der es 8 waren Ecke rechts:
- der Blechkragen ist auch hier zwischen 8 und 10 Millimeter. Wobei (je 1cm schritt) einige Maße bei 9 waren! Das Foto 2 zeigt die Stelle an der es 8 waren Der komplette Blechkragen betrug zwischen diesen beiden Ecken 10mm!!!
Dann zu deinen Maßwünschen bzgl der genauen Stellen:
Ich war mir nicht mehr sicher ob du die Scheibenwischdüse meintest, bzw. die Bohrung der Scheibenwischerwelle...
Scheibenwischerwelle - 215 mm Maß:592mm
Düse - 215mm Maß: 594mm
Wie ich gemessen habe ist in Bild 3 und 4 zu sehen:
Die Metallleiste habe ich direkt in die Rundung angelegt. (Der Abstand zum Grund sind 2mm also Eckenradius R2)
von der Metallleiste selbst habe ich 30,0cm abgemessen und mir dem Aufkleber markiert. Die übrige Distanz von unten mit dem Zollstock (habe darauf geachtet dass kein Knick drin ist)
Ich hoffe es bringt dich weiter?!
Gruß Nico
- Norbert*848b
- *
- Beiträge: 7207
- Registriert: 30.10.2013 21:57
- IG T2 Mitgliedsnummer: 848
Re: Scheibenrahmen Reparatur
Moin,

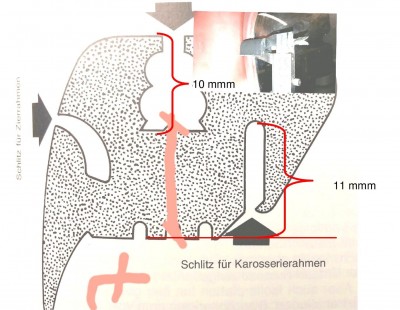

ja genau, der Blechkragen sollte bei ca. 10 mm liegen. Hab einmal bei meiner alten Scheibendichtung gemessen, da komme ich auf das Maß 11 mm:
@ Frank: So wie es ausschaut, soll Dein Bulli ja erst noch lackiert werden. Probierst Du jetzt erst schon einmal aus, ob Deine Scheibe noch in den Rahmen passt?
... Ich kann Dir nur das Scheibengummi von Saint Gobain isover empfehlen...
ja genau, der Blechkragen sollte bei ca. 10 mm liegen. Hab einmal bei meiner alten Scheibendichtung gemessen, da komme ich auf das Maß 11 mm:
Ja, passt sogar irgendwie zum bekannten Maß von 591 (sogar mit etwas Luft).
@ Frank: So wie es ausschaut, soll Dein Bulli ja erst noch lackiert werden. Probierst Du jetzt erst schon einmal aus, ob Deine Scheibe noch in den Rahmen passt?
... Ich kann Dir nur das Scheibengummi von Saint Gobain isover empfehlen...
Freundliche Grüße aus Algermissen
Norbert
Norbert
Re: Scheibenrahmen Reparatur
Guten Abend zusammen,
@ bullide: Danke für deine Maße! Die bestätigen nochmals Nicos Messungen.
@ Nico: Die Mitte der Windschutzscheine liegt bei ca, 215mm rechts der Wischerwelle also haben wir nur 1mm Unterschied. Unter Berücksichtigung der Messtolleranzen ist das ein gutes Ergebnis, besonders für mich
Ich werde am WE den Blechkragen in den unteren Ecken von 13 auf 10mm kürzen.
Was ich jedoch nicht verstehe ist die Tatsache, dass ich dann auch das innere Blech kürzen muss, weil dieses oben mit dem neuen bündig ist und noch aus der orginalen Substanz ist.
@ Norbert: Ja, der Bus soll im Januar neuen Lack bekommen. Nach der Sanierung des Scheibenrahmen muss ich natürlich vor dem Lackieren die Passgenaugkeit prüfen. Gut, dass ich das nicht vergessen habe.
Wo kann ich die von dir vorgeschlagene Dichtung bekommen?
Bei Bus OK gibt es eine etwas breitere, was hälst du davon?
https://www.bus-ok.de/T2-Frontscheibend ... 211845121D
Ich danke euch und wünsche eine gute Nacht!
Frank
@ bullide: Danke für deine Maße! Die bestätigen nochmals Nicos Messungen.
@ Nico: Die Mitte der Windschutzscheine liegt bei ca, 215mm rechts der Wischerwelle also haben wir nur 1mm Unterschied. Unter Berücksichtigung der Messtolleranzen ist das ein gutes Ergebnis, besonders für mich
Ich werde am WE den Blechkragen in den unteren Ecken von 13 auf 10mm kürzen.
Was ich jedoch nicht verstehe ist die Tatsache, dass ich dann auch das innere Blech kürzen muss, weil dieses oben mit dem neuen bündig ist und noch aus der orginalen Substanz ist.
@ Norbert: Ja, der Bus soll im Januar neuen Lack bekommen. Nach der Sanierung des Scheibenrahmen muss ich natürlich vor dem Lackieren die Passgenaugkeit prüfen. Gut, dass ich das nicht vergessen habe.
Wo kann ich die von dir vorgeschlagene Dichtung bekommen?
Bei Bus OK gibt es eine etwas breitere, was hälst du davon?
https://www.bus-ok.de/T2-Frontscheibend ... 211845121D
Ich danke euch und wünsche eine gute Nacht!
Frank
