Einstellung Kupplung, zu langes Seil ?!?

[Dani*8]

Hi,
Einen Bauhöhenunterschied der Ausrücklager erkennste natürlich nur, wenn Du sie flach nebeneinander legst
Und die Aussage vom Händler: "Seit Jahren im Angebot, noch nie Probleme" ist auch Standard
Wenn´s mit den zusätzlichen Scheiben klappt, isses OK. Dann würde ich nichts mehr dran machen
Gruß
Daniel

[T2B-78]

Hi Daniel,

Du hast natürlich Recht, ich müsste die Lager genau vermessen, werde das auch in der nächsten Zeit mal tun.

Heute habe ich eine erste Probefahrt gemacht, nachdem dann jeglicher Kleinkram wieder montiert war. Zuallererst bin ich sehr froh, dass das "blind" gekaufte Getriebe tatsächlich funktioniert und ich endlich den 3. Gang ohne Zwischenkuppeln schalten kann. Auch sonst läuft alles fürs Erste ganz gut.

Die Einstellung der Kupplung werde ich natürlich weiter beobachten und wohl noch in diesem Frühjahr ein kürzeres Seil einbauen.

Schönen Abend,
Jens

[Wolfgang T2b *354]

Hallo Jens,

ich hatte vor vielen Jahren mal das gleiche Problem (bei mir waren alle Teile in Ordnung, nur das Seil definitiv 50 mm zu lang). Ich habe mir ein Stück dickwandiges Alu-Rohr besorgt (ca. 20 Durchmesser, 50 lang), was ich zwischen Flügelmutter und Hebel gesetzt habe. Als Verdrehsicherung habe ich auf der einen Seite des Rohres zwei Rillen ausgefeilt (=Gegenstück zur Mutter), auf der anderen zwei Nasen, die in die Aussparungen des Hebels passten. Hat bis zum Tod des Seils viele Jahre gut funktioniert.

Schöne Grüße

Wolfgang

[T2B-78]

Hallo Wolfgang,

danke für Deinen Hinweis, ich hatte hier auch irgendwo vor ein paar Tagen im Forum schon von Dir gelesen, dass Du das gleiche Problem hattest, konnte nur kein zweites Mal diesen Eintrag finden...
Angeblich soll ein T2a Seil etwas kürzer sein, nur habe ich jetzt gehört, dass das Seilende am Pedal anders ist, man also irgendwie die Aufnahme / den Hebel ändern muss. Kann das jemand genauer beschreiben?

Gruß
Jens

[Dani*8]

Angeblich soll ein T2a Seil etwas kürzer sein, nur habe ich jetzt gehört, dass das Seilende am Pedal anders ist, man also irgendwie die Aufnahme / den Hebel ändern muss. Kann das jemand genauer beschreiben?

Gruß
Jens

Die Seilaufnahme (das U-Profil) ist in der Tat einige Millimeter kürzer, aber das passt. Am Pedal ist alles gleich, nur die Halteklammer muss auch die richtige sein.

[jens130]

Moin,
Ist ein bekanntes "Problem" seit es fast nur Billigteile auf dem Markt gibt.

Die Seile sind 20-50 mm zu lang, selten, aber auch schon gehabt, 20 mm zu kurz.

Ist aber keine Sache über die man lang nachdenken sollte, einfach eine 10er Mutter vor der Flügelmutter aufsetzen und nach dem Einstellen die Flügelmutter mit einem Kabelbinder gegen verdrehen sichern, fertig.

[T2aBj1969]

Hallo zusammen,

ich nutze diesen Thread einmal, nicht weil das Kupplungsseil zu lang ist, sondern weil es zu kurz ist und es irgendwie zu diesem Thema passt.
Ich mach schon seit Wochen an dem Thema Kupplungsseil herum und bekomme es einfach nicht montiert. Es ist schlichtweg zu kurz.
Eins vorweg, falls es später einmal wichtig ist, ich habe statt des vorher verbauten CE-Getriebe ein CA-Getriebe verbaut.

Kupplungsseil
Das bisher verbaute Kupplungsseil (kann nicht mit Sicherheit sagen, da das Auto komplett auseinander war und nur dieses Seil übrig geblieben ist) habe ich montieren wollen. Es reicht aber nur gerade bis kurz vor dem Kupplungshebel.
Also dachte ich, das Seil kann nicht das Richtige sein und habe ein neues bestellt und bekommen (Fania). Dieses Seil war noch kürzer. Also dachte ich, schlechte Qualität gekauft und habe ein neues bestellt und bekommen (VEWIB). Dieses ist exakt so lang wie das welches ich schon hatte und als Original vermute.
Lt. Teilekatalog bis Fgst.Nr. 211 23000 00 Teilenummer 211 721 335E = 3.200mm
Das VEWIB-Seil und mein altes ist 3.185mm lang (Gesamtlänge).

Kupplungshebel
Mir ist aufgefallen, dass der Kupplungshebel nicht senkrecht steht, sondern ca. 10mm zum Fahrzeugheck geneigt ist. Ist das Richtig? Verstellen kann man ihn leider nicht. Ich habe am CA-Getriebe nachgeschaut, die Verzahnung des Kupplungshebels passt nur in einer Position. Kann es an der Ausrückwelle oder dem Ausrücklager liegen oder ist es schlichtweg so in Ordnung?

Führung Kupplungsseil
Wenn ich die Führung des Kupplungsseils zwischen dem Führungsrohr am Chassis und der Aufnahme am Getriebe stecke beträgt die Durchbiegung (ohne Unterlegscheiben!) 60mm! Wie kann das denn sein? Motor weiter nach hinten schieben oder gibt es ggf. unterschiedliche Führungen?

Die "Bohne"

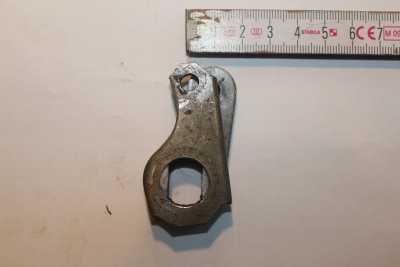

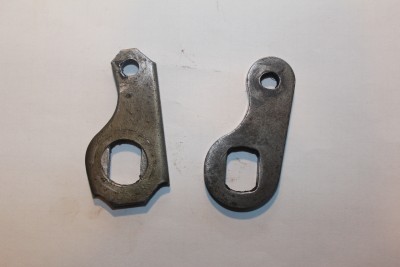

Wie so schön hier im Forum beschrieben habe ich die Einbaurichtung des Hebels für das Kupplungsseil (Bohne) welcher am Kupplungsfußhebel befestigt wird, geprüft. Der Hebel steht mit der Ausbuchtung Richtung Fahrzeugheck, so sollte es wohl sein wie ich hier gelesen habe. Allerdings ist mir beim Vergleich mit einem anderen Kupplungshebel aufgefallen, dass es anscheinend unterschiedliche "Bohnen" gibt. Die Bohrung der Beiden weicht ca. 10mm voneinander ab. Hier ein Bild auf dem ich sie übereinander gelegt habe. Ich habe die linke verbaut die etwas weiter Richtung Fahrzeugheck steht.

Ich weiß nicht mehr wo ich weiter suchen soll. ich spiele nun mit dem Gedanken das Getriebe wieder rauszureißen um nachzuschauen ob ich dort einen Fehler gemacht habe. Habt Ihr Ideen dazu?

Danke und Grüße, Andreas

[Mani]

Ich hab keine Ahnung, obs funktioniert, aber vielleicht mal mit nem Seil vom T2b versuchen in Verbindung mit dem Kupplungspedal oder zumindest den Teil vom Hebelwerk ändern, der das Seil vorne aufnimmt.
Ansonsten braucht man schon ein wenig Kraft um das Seil so zu ziehen, dass sich das Pedal aufrichtet. Ich leg mir immer was drunter, wenn ich das Seil montiere. Am Seil ziehst du halt an nem kleinen Hebel, soll ja auch andersrum einfach gehen. Und an dem Hebel am Getriebe musst du auch ziehen, bis richtiger Widerstand kommt. Die Rückholfeder aussen am Hebel musst du kräftemäßig überwinden. Das Kupplungsspiel, welches du dann einstellst, hat mit dieser Feder nämlich nichts zu tun. Ich klemm mir da auch immer irgendein Brett hinter den Hebel und hab dann keine Schwierigkeiten, das Seil festzuschrauben.

schöne Grüße
Mani

[T2aBj1969]

Hallo Mani

Ich hab keine Ahnung, obs funktioniert, aber vielleicht mal mit nem Seil vom T2b versuchen in Verbindung mit dem Kupplungspedal oder zumindest den Teil vom Hebelwerk ändern, der das Seil vorne aufnimmt.Mani

Das habe ich auch schon überlegt, würde aber gerne erstmal nach der Ursache suchen. Irgendetwas kann ja nicht stimmen. Wieviel länger ist der Zug des T2b denn?

Ansonsten braucht man schon ein wenig Kraft um das Seil so zu ziehen, dass sich das Pedal aufrichtet. Ich leg mir immer was drunter, wenn ich das Seil montiere. Am Seil ziehst du halt an nem kleinen Hebel, soll ja auch andersrum einfach gehen. Und an dem Hebel am Getriebe musst du auch ziehen, bis richtiger Widerstand kommt. Mani

Ich habe das Pedal hochgebunden, daran kann´s also nicht liegen.

Die Rückholfeder aussen am Hebel musst du kräftemäßig überwinden. Das Kupplungsspiel, welches du dann einstellst, hat mit dieser Feder nämlich nichts zu tun. Ich klemm mir da auch immer irgendein Brett hinter den Hebel und hab dann keine Schwierigkeiten, das Seil festzuschrauben.Mani

Das wusste ich nicht, ich dachte das Spiel (2mm) soll im Ruhezustand eingestellt werden. Ich werde mal versuchen die Feder zu entlasten. mal sehen wieviel Weg das bringt.

[T2aBj1969]

Führung Kupplungsseil
Wenn ich die Führung des Kupplungsseils zwischen dem Führungsrohr am Chassis und der Aufnahme am Getriebe stecke beträgt die Durchbiegung (ohne Unterlegscheiben!) 60mm! Wie kann das denn sein? Motor weiter nach hinten schieben oder gibt es ggf. unterschiedliche Führungen?

Ich habe gesehen, dass es wohl unterschiedliche Führungen für das Kupplungsseil gibt.
Teilekatalog: 211 721 361 A
VAG24 -7/67: 211 721 361
VAG24 8/67-7/79: 211 721 361 B
Verbaut war: 211 721 361 A
NOS habe ich(Maße sind gleich) 211 721 361 D

Weiß jemand ob es evtl. unterschiedliche Längen gibt? Denn diese rel. starke Durchbiegung von 60mm kann ja nicht stimmen.
Grüße, Andreas
